Présentation
• Le robinet à papillon Sferaco 1196 est conçu pour assurer l'isolement et la régulation des fluides courants compatibles du groupe 2 sur réseaux industriels et tertiaires
• Il est destiné aux installations nécessitant un écartement normalisé DIN 3202 F4 selon la norme EN 558 série 14
• Ce modèle s'intègre facilement entre brides PN10 ou PN16 sans modification importante de l'installation existante

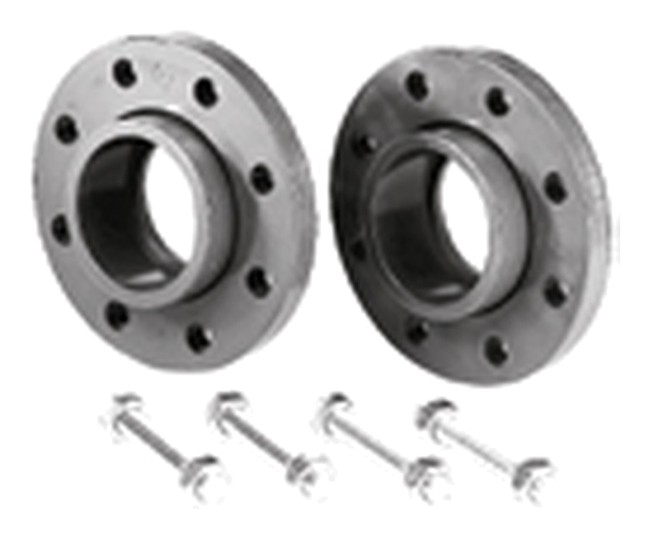

• Sa conception permet l'utilisation en association avec des manchettes d'écartement pour remplacer des vannes à passage direct
• Le système offre une solution fiable pour le transport de fluides sous pression jusqu'à 16 bars dans une plage de température étendue
Applications
• Réseaux de distribution d'eau industrielle avec pression de service jusqu'à 16 bars
• Installations de chauffage ou de refroidissement fonctionnant entre -10 °C et +150 °C
• Circuits de fluides courants compatibles du groupe 2 en bâtiments tertiaires et industriels
Avantages
• Adaptation directe sur brides normalisées DIN 3202 F4 sans usinage complémentaire
• Compatibilité avec manchettes d'écartement permettant le remplacement de vannes à passage direct
• Plage de température de service large, de -10 °C à +150 °C pour de nombreuses applications thermiques
Conception
• Corps en fonte EN GJL-250 pour une bonne tenue mécanique et une longue durée de vie
• Joint de purge en polytetrafluoroethylene assurant une excellente résistance chimique
• Purge en laiton avec raccord 1/2 pouce facilitant les opérations de vidange ou de dégazage
Caractéristiques techniques
• Pression de service max : 16 bars
• Gamme de diamètre nominal : 40 à 150 mm
• Norme d'écartement : DIN 3202 F4 EN 558 série 14
• Plage de température de service : -10 à 150 °C
• Raccordement brides : PN10 ou PN16
• Matière du corps : fonte EN GJL-250
• Matière de la purge : laiton 1/2 pouce
• Écartement total DIN DN 40 : 140 mm
• Écartement total DIN DN 50 : 150 mm
• Écartement total DIN DN 65 : 170 mm
• Écartement total DIN DN 80 : 180 mm
• Écartement total DIN DN 100 : 190 mm
• Écartement total DIN DN 125 : 200 mm
• Écartement total DIN DN 150 : 210 mm
