Présentation

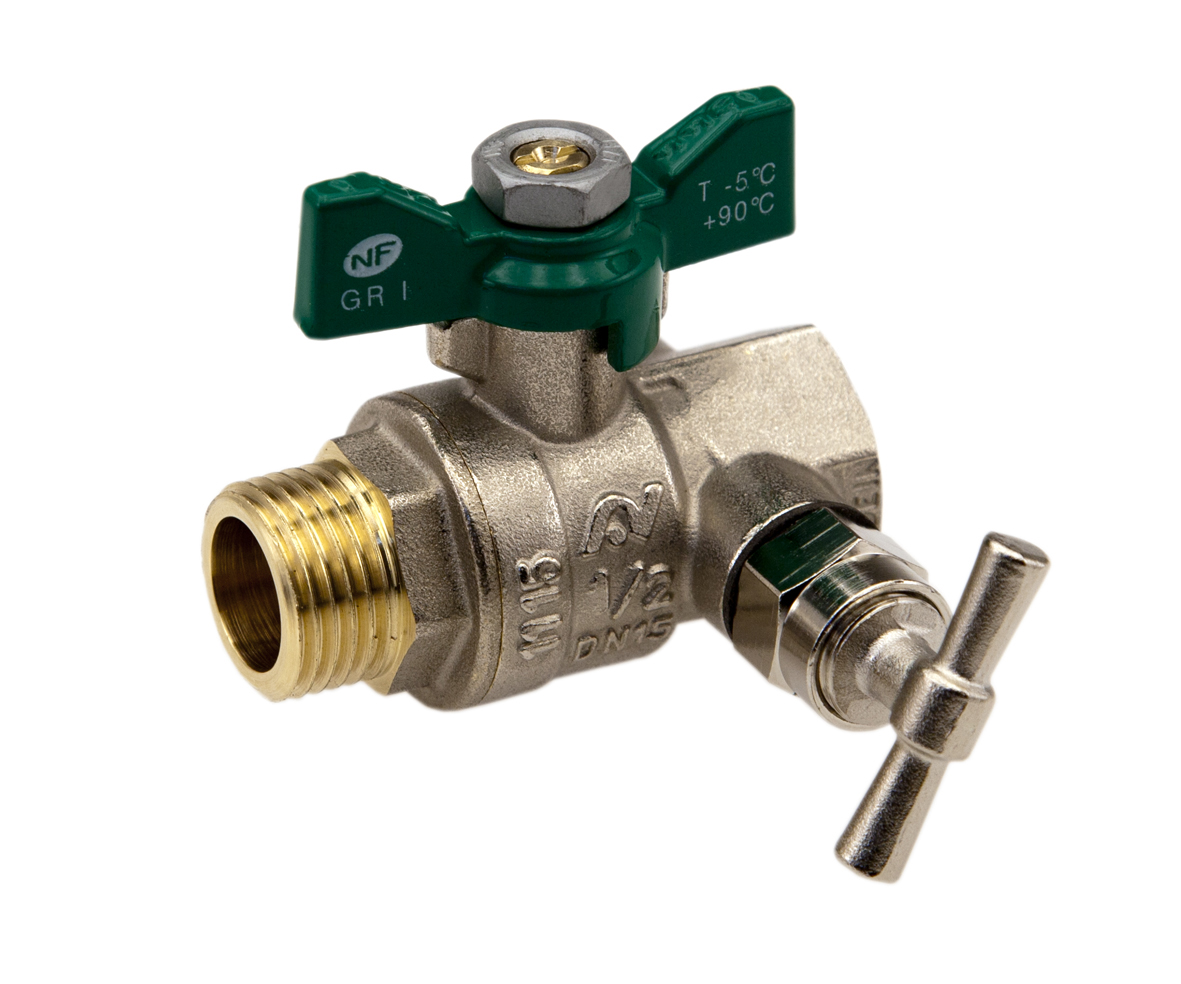

• La vanne à sphère Sferaco 550 est conçue pour l'isolement et la purge de circuits hydrauliques en plomberie et chauffage
• Équipée d'une manette papillon en aluminium verte, elle permet une manoeuvre aisée même en espace réduit
• Ce modèle à raccordement mâle femelle assure une installation simple sur les réseaux existants
• Sa conception en laiton avec passage intégral garantit un bon débit et une faible perte de charge
• Le système de purge intégré facilite la vidange et la maintenance des installations
Applications
• Isolation et purge de circuits de chauffage central en habitat individuel ou collectif
• Équipement de réseaux d'eau froide et d'eau chaude sanitaire nécessitant un point de vidange
• Montage sur lignes d'alimentation ou de distribution en plomberie générale
Avantages
• Manette papillon aluminium verte permettant un manoeuvre confortable en milieu encombré
• Raccordement combiné mâle femelle simplifiant l'intégration sur des tuyauteries existantes
• Présence d'une fonction purge autorisant la vidange locale des circuits pour la maintenance
Conception
• Corps de vanne en laiton avec filetage mâle d'un côté et filetage femelle de l'autre
• Sphère interne percée assurant un passage adapté au diamètre nominal du réseau
• Manette papillon en aluminium peinte en vert pour une identification rapide en installation
Caractéristiques techniques
• Pression de service maximale PS : 25 bar
• Passage nominal disponible : 15 mm
• Passage nominal disponible : 20 mm
• Passage nominal disponible : 25 mm
• Conditionnement selon diamètre : 10 unités
• Conditionnement grand diamètre : 8 unités
• Série avec poignée acier plate pression de service : 16 bar
• Série à prolongateur pression de service : 40 bar
• Hauteur de vanne à prolongateur H : 50 mm
• Hauteur de vanne à prolongateur grand diamètre H : 68 mm
• Écartement version femelle femelle : 54,5 mm
• Écartement version femelle femelle grand diamètre : 115,5 mm
• Écartement version mâle mâle : 66,5 mm
• Écartement version mâle femelle : 60 mm
• Écartement version à prolongateur : 112 mm
