Présentation

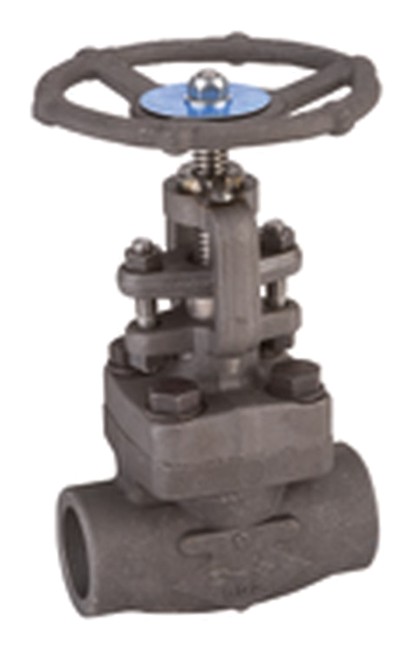

• robinet à soupape Sferaco 423 SW est conçu pour l'isolement et la régulation de fluides industriels sous haute pression
• Équipé d'un corps en acier forgé A350 LF2 et d'un chapeau boulonné, il offre une excellente résistance mécanique
• Ce modèle à passage standard est adapté aux réseaux haute pression de classe 1 500
• Sa conception avec sièges et clapet stellités en acier inoxydable 316 garantit une grande tenue à l'usure et à la corrosion
• Le système à tige montante en acier inoxydable 316 assure une manoeuvre fiable et un contrôle précis de l'écoulement
Applications
• Réseaux de vapeur industrielle dans les installations de production d'énergie
• Circuits de fluides sous pression dans l'industrie chimique et pétrochimique
• Lignes de process haute pression dans l'industrie générale et la sidérurgie
Avantages
• Grande plage de températures de service de -46 °C à +425 °C pour une utilisation polyvalente
• Classe de pression 1 500 adaptée aux applications haute pression exigeantes
• Étanchéité renforcée grâce au joint de chapeau en acier inoxydable 316 et graphite spiralé
Conception
• Corps en acier forgé A350 LF2 avec chapeau boulonné en acier A350 LF2
• Clapet en acier A182 F316 stellité et siège en acier inoxydable 316 stellité
• Tige montante en acier inoxydable 316 pour une manoeuvre fiable et durable
Caractéristiques techniques
• Classe de pression : 1500
• Plage de températures de service : -46 à +425 °C
• Pression de service pour diamètres 1/2 à 2 pouces : 255 bar
• Écartement pour diamètre 1/2 pouce : 90 mm
• Écartement pour diamètre 3/4 pouce : 110 mm
• Écartement pour diamètre 1 pouce : 127 mm
• Écartement pour diamètre 1 pouce 1/2 : 170 mm
• Écartement pour diamètre 2 pouces : 210 mm
• Diamètre nominal minimum : 1/2 pouce
• Diamètre nominal maximum : 2 pouces
• Matériau du corps : acier A350 LF2
• Matériau du clapet : acier A182 F316 stellité
• Matériau du siège : acier inoxydable 316 stellité
• Matériau de la tige : acier inoxydable 316
• Pression de service pour modèle 406 : 258 bar
