Présentation

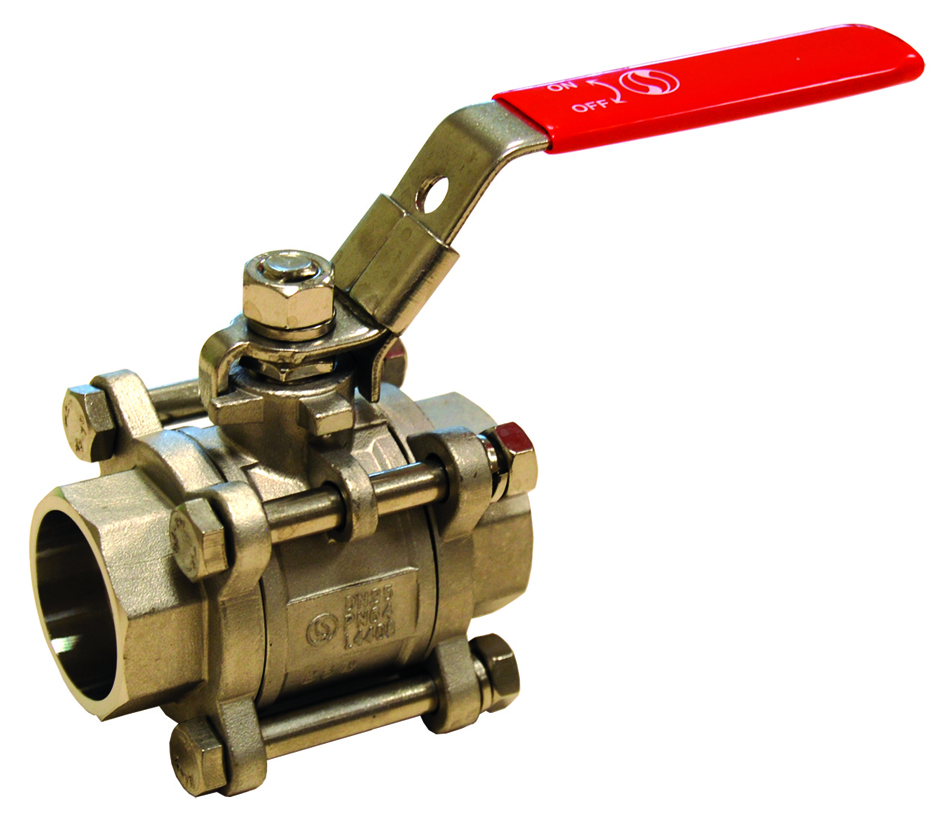

• La vanne à sphère Sferaco 792 RTS est conçue pour l'isolement et la régulation de liquides et de gaz industriels
• Elle est équipée d'un passage intégral pour limiter les pertes de charge dans les réseaux
• Ce modèle en acier inoxydable 1.4408 avec sphère en inox 316 offre une excellente résistance à la corrosion
• Sa conception avec presse-étoupe et sièges en PTFE chargé verre assure une étanchéité renforcée
• Le système de poignée cadenassable permet une sécurisation efficace des manoeuvres sur l'installation
Applications
• Réseaux de transport de liquides industriels du groupe 1
• Conduites de gaz du groupe 1 en environnement industriel
• Installations nécessitant un passage intégral et une faible perte de charge
• Réseaux sous pression soumis à la directive 2014/68/UE
• Applications de process ne comportant pas de vapeur
Avantages
• Passage intégral limitant les pertes de charge dans la tuyauterie
• Résistance à la corrosion grâce au corps en inox 1.4408 et à la sphère inox 316
• Etanchéité fiable assurée par des sièges en PTFE chargé 15 % verre
• Sécurité accrue avec la poignée cadenassable rouge pour verrouillage en position
• Produit conforme à la directive 2014/68/UE avec essais suivant la norme API 598
Conception
• Construction 3 pièces en acier inoxydable pour un démontage et une maintenance facilités
• Axe inéjectable avec sphère en inox 316 pour éviter tout risque d'éjection sous pression
• Presse-étoupe en PTFE assurant l'étanchéité autour de l'axe de manoeuvre
• Sièges en PTFE chargé 15 % verre pour une meilleure tenue mécanique et chimique
• Raccordement à souder en bouts SW pour diamètres nominaux de 1/4 pouce à 4 pouces
Caractéristiques techniques
• Pression de service PS 63 bar
• Température de service : -20 °C à 180 °C
• Diamètre nominal minimum : 0,25 pouce
• Diamètre nominal maximum : 4 pouce
• Passage pour DN 1/4 pouce : 11,6 mm
• Passage pour DN 1 pouce : 25 mm
• Passage pour DN 4 pouce : 100 mm
• Pression de service pour grands diamètres : 20 bar
• Longueur d'écartement minimum : 59 mm
• Longueur d'écartement maximum : 216 mm
• Zones ATEX compatibles sur version à platine : 1, 2, 21, 22
