Présentation

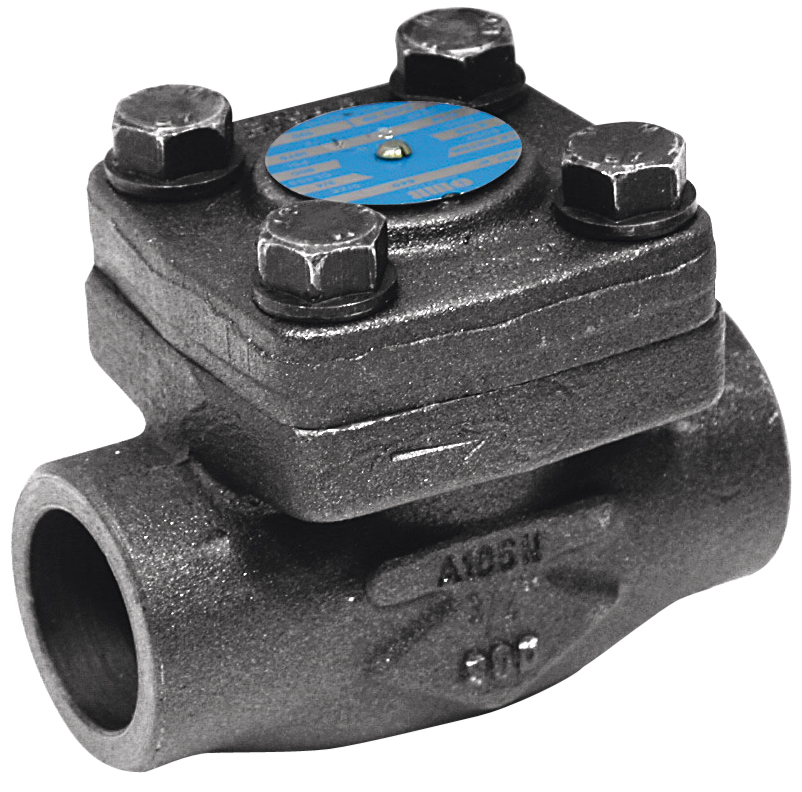

• Le clapet à piston à ressort Sferaco FORGEE 313 piston ressort femelle femelle est conçu pour le contrôle unidirectionnel des fluides dans les installations industrielles sous haute pression
• Équipé d'un corps en acier forgé A105N et d'un chapeau boulonné, il répond aux exigences des applications sévères en pétrole, chimie, pétrochimie et vapeur
• Ce modèle à raccordements femelle femelle est adapté aux réseaux nécessitant des dimensions compactes et un montage facile
• Sa conception avec piston métallique et siège stélité assure une étanchéité fiable et une bonne résistance à l'érosion
• Le système à ressort intégré permet une fermeture rapide du clapet pour limiter les coups de bélier et les retours de fluide
Applications
• Réseaux de transport de fluides dans l'industrie du pétrole sous haute pression
• Installations chimiques et pétrochimiques nécessitant un clapet de retenue robuste
• Circuits de vapeur industriels fonctionnant à haute température
• Lignes de process où la prévention du retour de fluide est obligatoire
• Réseaux de sécurité et d'isolement dans les installations ATEX zones 1, 2, 21 et 22
Avantages
• Résiste à des pressions de service jusqu'à 136 bars pour les versions en acier A105N
• Supporte des températures de service de -29 °C à +425 °C en version acier A105N
• Compatible avec la directive 2014/68/UE catégorie de risque II pour les équipements sous pression
• Peut être fourni avec un certificat matière 3.1 pour la traçabilité des composants
• Produit agréé par les principales compagnies pétrolières, garantissant un haut niveau de qualité
Conception
• Corps en acier forgé A105N conçu pour une tenue mécanique élevée
• Chapeau boulonné en acier A105N permettant la maintenance interne du clapet
• Piston en inox 410 travaillant avec un siège stélité pour une grande résistance à l'usure
• Joint en inox A182 F316 associé à un graphite spiralé pour une étanchéité haute température
• Ressort en inox 302 dimensionné pour un fonctionnement horizontal uniquement
Caractéristiques techniques
• Pression de service acier A105N : 136 bars
• Pression de service inox A182 F316 : 132 bars
• Température de service acier A105N : -29 °C à +425 °C
• Température de service inox A182 F316 : -29 °C à +538 °C
• Diamètre nominal disponible : 3/8 pouce à 2 pouces
• Écartement pour DN 3/8 pouce : 80 mm
• Écartement pour DN 1/2 pouce : 80 mm
• Écartement pour DN 3/4 pouce : 90 mm
• Écartement pour DN 1 pouce : 110 mm
• Écartement pour DN 1 1/4 pouce : 127 mm
• Écartement pour DN 1 1/2 pouce : 155 mm
• Écartement pour DN 2 pouces : 170 mm
• Coût certificat ATEX par robinet : 3 euros
• Coût certificat matière 3.1 par diamètre nominal : 10 euros
