Présentation

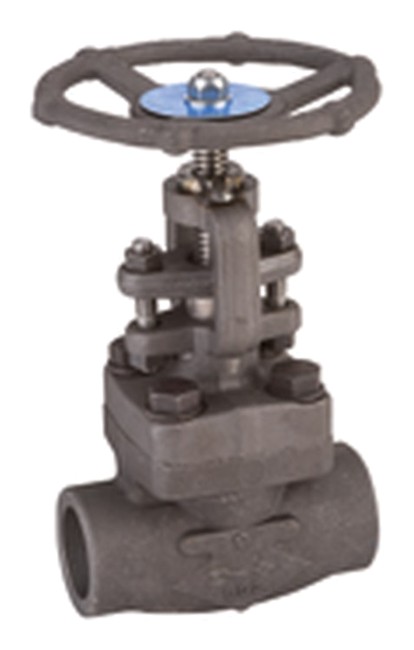

• robinet à soupape Sferaco 419 SW est conçu pour l'isolement et la régulation de fluides industriels sous haute pression
• Équipé d'un corps en acier forgé A350 LF2, il assure une excellente résistance mécanique et une tenue élevée à la pression
• Ce modèle à passage intégral limite les pertes de charge dans les réseaux de vapeur, d'eau ou de fluides thermiques
• Sa conception à chapeau boulonné et siège inox stellité garantit une bonne étanchéité et une durée de vie prolongée en service sévère
• Le système à tige montante permet de visualiser la position d'ouverture et facilite les opérations de manœuvre et de maintenance
Applications
• Réseaux de vapeur industrielle fonctionnant à haute pression et température
• Installations de procédés chimiques nécessitant des organes d'isolement robustes
• Boucles d'eau chaude ou d'huile thermique dans les centrales et chaufferies
• Lignes de fluides cryogéniques modérés jusqu'à -46 °C dans l'industrie
• Equipements de process sur plateformes et unités de production pétrochimiques
Avantages
• Résistance élevée à la pression avec une pression de service jusqu'à 136 bar en classe 800
• Large plage de température de service de -46 °C à +425 °C pour de nombreux fluides industriels
• Passage intégral limitant les pertes de charge et optimisant l'écoulement du fluide
• Eléments internes en inox et stellite offrant une forte résistance à l'usure et à la corrosion
• Montage à souder bout à bout garantissant une étanchéité optimale et une installation compacte
Conception
• Corps en acier forgé A350 LF2 adapté aux services haute pression
• Chapeau boulonné en acier A350 LF2 assurant une fermeture sûre et démontable
• Clapet en acier inoxydable A182 F316 avec revêtement stellité sur les portées
• Siège en acier inoxydable 316 stellité pour une excellente tenue à l'érosion
• Tige montante en acier inoxydable 316 permettant une indication visuelle de la position
Caractéristiques techniques
• Classe de pression : 800
• Pression de service max : 136 bar
• Plage de température de service : -46 à +425 °C
• Diamètre nominal min : 1/2 pouce
• Diamètre nominal max : 2 pouces
• Entraxe pour diamètre 1/2 pouce : 90 mm
• Entraxe pour diamètre 3/4 pouce : 110 mm
• Entraxe pour diamètre 1 pouce : 127 mm
• Entraxe pour diamètre 1 pouce 1/2 : 170 mm
• Entraxe pour diamètre 2 pouces : 210 mm
• Pression de service version 421 : 255 bar
• Pression de service version 423 : 255 bar
• Pression de service version 406 : 258 bar
• Plage de température version 406 : -29 à +540 °C
• Nombre de versions disponibles : 20 unités
