Présentation

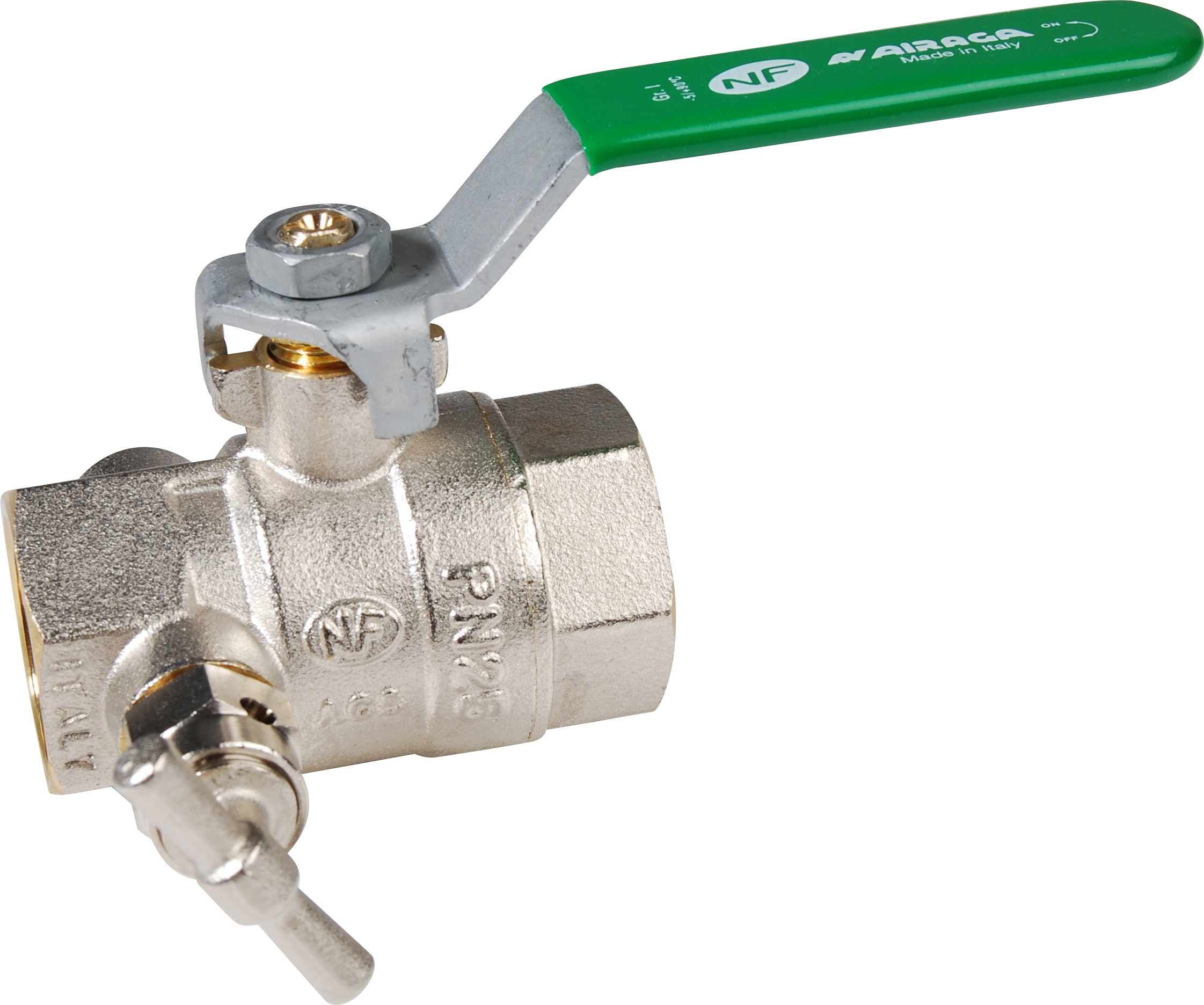

• La vanne à sphère Sferaco 506 est conçue pour l'isolement et la purge de circuits hydrauliques en eau froide ou chaude sanitaire
• Équipée d'une sphère en laiton et d'une poignée acier plate verte, elle assure une manoeuvre fiable et rapide de l'ouverture et de la fermeture
• Ce modèle femelle-femelle avec dispositif de purge intégré facilite les opérations de vidange et de maintenance des installations
• Sa conception en laiton lui confère une bonne résistance à la pression et à la corrosion dans les réseaux domestiques et tertiaires
• Le système compact permet une installation aisée sur des tuyauteries de diamètres nominaux de 1/2 pouce à 2 pouces
Applications
• Distribution d'eau froide et d'eau chaude sanitaire dans les bâtiments résidentiels
• Réseaux hydrauliques de chauffage et de climatisation de petite et moyenne puissance
• Isolation et purge de tronçons de tuyauteries sur installations tertiaires et industrielles légères
Avantages
• Manoeuvre aisée grâce à la poignée acier plate verte ergonomique
• Purge intégrée permettant une vidange rapide sans démontage de la vanne
• Large plage de diamètres nominaux pour s'adapter à de nombreuses configurations de réseaux
Conception
• Corps en laiton avec raccordements taraudés femelle-femelle
• Sphère interne en laiton assurant une obturation franche du passage
• Dispositif de purge intégré sur le corps de la vanne pour l'évacuation du fluide
Caractéristiques techniques
• Pression de service maximale : 25 bar
• Pression de service réduite pour grands diamètres : 16 bar
• Diamètre nominal minimum : 1/2 pouce
• Diamètre nominal maximum : 2 pouces
• Passage hydraulique pour 1/2 pouce : 15 mm
• Passage hydraulique pour 3/4 pouce : 20 mm
• Passage hydraulique pour 1 pouce : 25 mm
• Passage hydraulique pour 1 pouce 1/4 : 32 mm
• Passage hydraulique pour 1 pouce 1/2 : 40 mm
• Passage hydraulique pour 2 pouces : 50 mm
• Écartement pour 1/2 pouce : 54,5 mm
• Écartement pour 3/4 pouce : 64,5 mm
• Écartement pour 1 pouce : 74 mm
• Écartement pour 1 pouce 1/4 : 87 mm
• Écartement pour 2 pouces : 115,5 mm
