Présentation

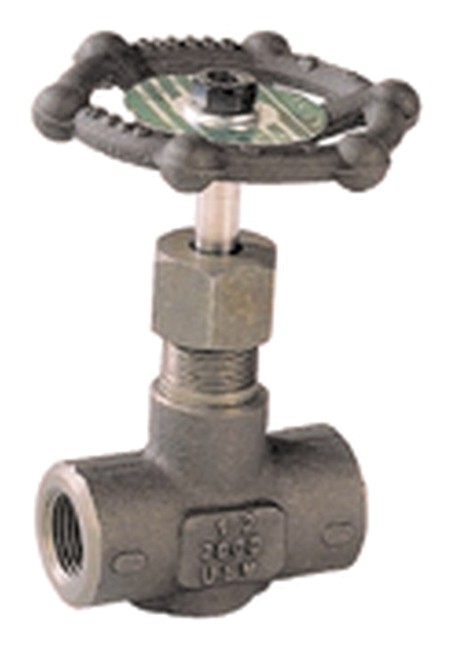

• Le robinet à pointeau Sferaco 486 est conçu pour l'isolement et le réglage de fluides sous haute pression dans les installations industrielles exigeantes
• Il est spécialement adapté aux industries pétrolières, aux réseaux de vapeur et aux circuits fonctionnant à une pression de service élevée
• Ce modèle fait partie de la série 3000 PSI et supporte une pression maximale de 200 bars pour des conditions de fonctionnement intensives
• Sa construction en acier forgé ASTM A105N associée à un pointeau et une tige montante en inox 410 assure une excellente résistance mécanique et à la corrosion
• La garniture presse-étoupe en graphite garantit une étanchéité fiable même à des températures jusqu'à 250 °C
Applications
• Isolation et réglage de fluides dans les industries pétrolières fonctionnant à haute pression
• Gestion des réseaux de vapeur industrielle avec contraintes de température élevées
• Utilisation sur des lignes de process haute pression dans l'industrie chimique et para-chimique
• Équipement de skids et de collecteurs haute pression sur sites industriels
• Instrumentation et contrôle de circuits de fluide dans des zones réglementées ATEX
Avantages
• Résistance élevée à la pression grâce au corps en acier forgé ASTM A105N dimensionné pour 200 bars
• Durabilité accrue par l'utilisation d'un pointeau et d'une tige montante en inox 410 résistants à l'usure
• Étanchéité performante à haute température grâce à la garniture presse-étoupe en graphite
• Conformité aux exigences de sécurité avec tests suivant la norme API 598 et directive 2014/68/UE
• Adaptation aux atmosphères explosibles avec certification ATEX Groupe II, catégorie 2 G/2D
Conception
• Corps en acier forgé ASTM A105N adapté aux applications haute pression
• Pointeau et tige montante réalisés en inox 410 pour une grande résistance mécanique
• Garniture presse-étoupe en graphite conçue pour les températures élevées jusqu'à 250 °C
• Série 3000 PSI offrant une capacité de service jusqu'à 200 bars
• Construction compatible avec la directive équipements sous pression 2014/68/UE, catégorie de risque II
Caractéristiques techniques
• Pression de service maximale PS : 200 bars
• Plage de température de service TS version A105N : -29 °C à +250 °C
• Plage de température de service TS version A105 : 0 °C à +180 °C
• Série de pression : 3000 PSI
• Diamètre nominal disponible version 486 : de 1/4" à 1"
• Écartement version 486 : de 60 mm à 90 mm selon diamètre
• Diamètre nominal disponible version 489 : de 1/4" à 2"
• Écartement version 489 : de 61 mm à 140 mm selon diamètre
• Certification ATEX : Groupe II catégorie 2 G/2D pour zones 1, 2, 21 et 22
• Matériau du corps version 486 : acier ASTM A105N
• Matériau du corps version 489 : acier ASTM A105
• Matériau de la tige et du pointeau : inox 410
