Présentation

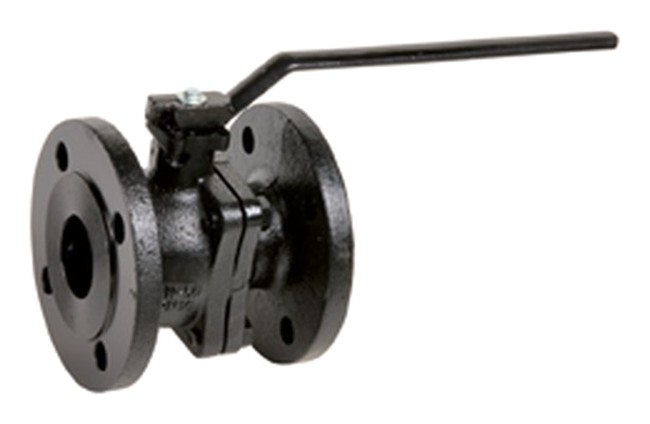

• La vanne à sphère Sferaco SPHERE BRIDES 500 FONTE GJL250 est conçue pour la coupure et le sectionnement de réseaux de fluides courants en tuyauteries industrielles
• Elle est équipée d'une sphère en inox creuse montée sur des joints en PTFE pour assurer une étanchéité fiable et durable
• Ce modèle à passage intégral limite les pertes de charge et permet le maintien du diamètre nominal de la canalisation
• Sa conception à brides PN10/16 suivant la norme EN 558 série 29 facilite l'intégration sur de nombreuses installations existantes
• Le système intègre une platine ISO 5211 et un axe inéjectable afin de permettre une motorisation ou une manoeuvre sécurisée
Applications
• Réseaux de distribution d'eau froide ou chaude dans le bâtiment et l'industrie
• Installations de chauffage et de climatisation nécessitant un sectionnement fiable
• Boucles hydrauliques de process avec fluides du Groupe 2 compatibles
Avantages
• Passage intégral permettant de réduire les pertes de charge sur le réseau
• Compatibilité avec la motorisation grâce à la platine ISO 5211 intégrée
• Étanchéité renforcée par joints de sphère en PTFE et joint torique FKM
Conception
• Corps en fonte EN GJL-250 dimensionné pour une pression de service de 16 bars
• Sphère en inox ASTM A182 F304 creuse pour une bonne résistance à la corrosion
• Raccordement par brides PN10/16 avec trous lisses ou taraudés suivant le diamètre nominal
Caractéristiques techniques
• Pression de service : 16 bars
• Température de service : -10 à 200 °C
• Diamètre nominal disponible : 40 à 150 mm
• Passage utile version 505 ISO 40 : 38 mm
• Passage utile version 505 ISO 50 : 50 mm
• Passage utile version 505 ISO 65 : 65 mm
• Passage utile version 505 ISO 80 : 80 mm
• Passage utile version 505 ISO 100 : 100 mm
• Passage utile version 505 ISO 125 : 125 mm
• Passage utile version 505 ISO 150 : 150 mm
• Écartement version 505 ISO 40 : 136 mm
• Écartement version 505 ISO 65 : 154 mm
• Écartement version 505 ISO 100 : 172 mm
• Écartement version 505 ISO 150 : 200 mm
• Norme d'écartement : EN 558 série 29 NF 29323
