Présentation

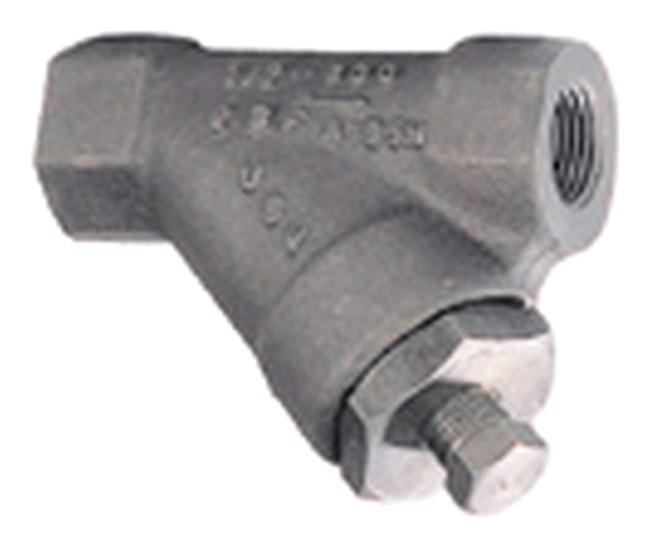

• Le filtre en Y Sferaco FORGEE 234 femelle-femelle est conçu pour la protection des installations haute pression sur vapeur et fluides industriels
• Il est équipé d'un corps et d'un chapeau en acier forgé ASTM A105N adaptés aux services sévères
• Ce modèle intègre un tamis en inox ASTM A182 F316 démontable pour faciliter les opérations de maintenance
• Sa conception avec bouchon de purge démontable permet l'évacuation des impuretés accumulées dans le filtre
• Le système est prévu pour un montage horizontal ou vertical avec fluide descendant, offrant une grande souplesse d'installation
Applications
• Protection de robinetterie et d'organes de régulation sur réseaux vapeur haute pression
• Filtration de sécurité en amont d'équipements sensibles dans les industries pétrolières
• Séparation des particules solides sur circuits de fluides industriels en haute pression
Avantages
• Résistance élevée à la pression grâce au corps en acier forgé ASTM A105N classé 800
• Tamis en inox démontable permettant un nettoyage et un remplacement rapides
• Compatibilité avec des températures élevées pour les services vapeur et fluides chauds
Conception
• Corps et chapeau en acier forgé ASTM A105N classés 800
• Joint en inox ASTM A182 F316 associé à du graphite pour l'étanchéité haute température
• Tamis en inox ASTM A182 F316 démontable avec maille de 8/10°
Caractéristiques techniques
• Pression de service acier forgé A105N : 136 bars
• Pression de service inox forgé A182 F316 : 132 bars
• Température de service acier forgé A105N : -29 °C à 425 °C
• Température de service inox forgé A182 F316 : -49 °C à 538 °C
• Maille du tamis : 8/10 °
• Diamètre nominal minimum : 6 mm
• Diamètre nominal maximum : 50 mm
• Écartement pour DN 6 à DN 15 : 90 mm
• Écartement pour DN 20 : 110 mm
• Écartement pour DN 25 : 130 mm
• Écartement pour DN 32 à DN 50 : 160 mm
• Diamètre de purge pour DN 6 à DN 40 : 1/4 pouce
• Diamètre de purge pour DN 50 : 1/2 pouce
• Catégorie de risque directive 2014/68/UE : 2
