Présentation

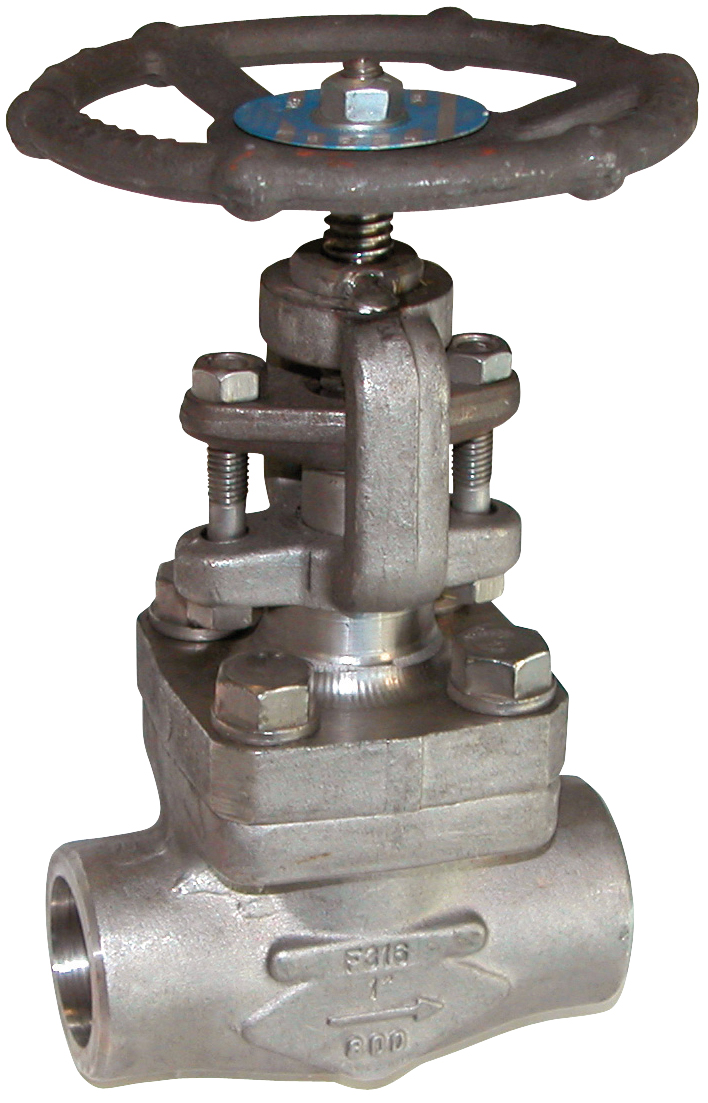

• Le robinet à soupape Sferaco FORGEE 452 SOUDER SW est conçu pour l'isolement et la régulation de fluides sous haute pression dans les installations industrielles
• Il est spécialement adapté aux applications de l'industrie du pétrole, de la chimie, de la pétrochimie et des réseaux de vapeur
• Ce modèle à passage standard est réalisé en inox forgé A182 F316 avec un chapeau boulonné pour une tenue mécanique optimale
• Sa conception à souder embout permet une intégration fiable sur les lignes haute pression et haute température
• Le système de fermeture par clapet inox et siège inox assure une étanchéité durable même dans des conditions sévères de service
Applications
• Isolation et régulation sur réseaux de vapeur industrielle jusqu'à 538 °C
• Circuits de transport d'hydrocarbures dans l'industrie du pétrole et de la pétrochimie
• Lignes de process chimiques nécessitant des organes d'isolement haute pression
• Installations classées nécessitant des équipements conformes à la directive des équipements sous pression
• Environnements avec atmosphères explosibles relevant de la directive ATEX
Avantages
• Homologation par les principales compagnies pétrolières pour une fiabilité d'exploitation reconnue
• Compatibilité haute pression jusqu'à 132 bars permettant l'utilisation sur des réseaux exigeants
• Large plage de températures de service de -49 °C à +538 °C selon la matière pour couvrir de nombreux process
• Conformité à la directive 2014/68/UE et à la norme d'essais API 598 garantissant la sécurité de fonctionnement
• Possibilité de fourniture d'un certificat matière 3.1 et d'un marquage ATEX pour la traçabilité réglementaire
Conception
• Corps en inox forgé A182 F316 adapté aux contraintes élevées de pression et de température
• Chapeau boulonné en inox A182 F316 assurant une maintenance aisée et une bonne tenue au serrage
• Clapet et siège en inox 316 offrant une excellente résistance à la corrosion des fluides agressifs
• Joint de chapeau en inox 316 avec graphite spiralé pour une étanchéité renforcée sur la haute température
• Tige montante en inox 316 permettant une visualisation de la position et une manœuvre précise
Caractéristiques techniques
• Pression de service CLASS 600 : 100 bars
• Pression de service CLASS 800 : 132 bars
• Température de service corps A105N : -29 °C à +425 °C
• Température de service corps A182 F316 : -49 °C à +538 °C
• Diamètre nominal minimum : 3/8 pouce
• Diamètre nominal maximum : 2 pouces
• Écartement pour diamètre 3/8 pouce : 80 mm
• Écartement pour diamètre 1/2 pouce : 80 mm
• Écartement pour diamètre 3/4 pouce : 90 mm
• Écartement pour diamètre 1 pouce : 110 mm
• Écartement pour diamètre 1 pouce 1/4 : 127 mm
• Écartement pour diamètre 1 pouce 1/2 : 155 mm
• Écartement pour diamètre 2 pouces : 170 mm
• Coût certificat marquage ATEX : 3 € par robinet
• Coût certificat matière 3.1 : 10 € par diamètre nominal
