Présentation

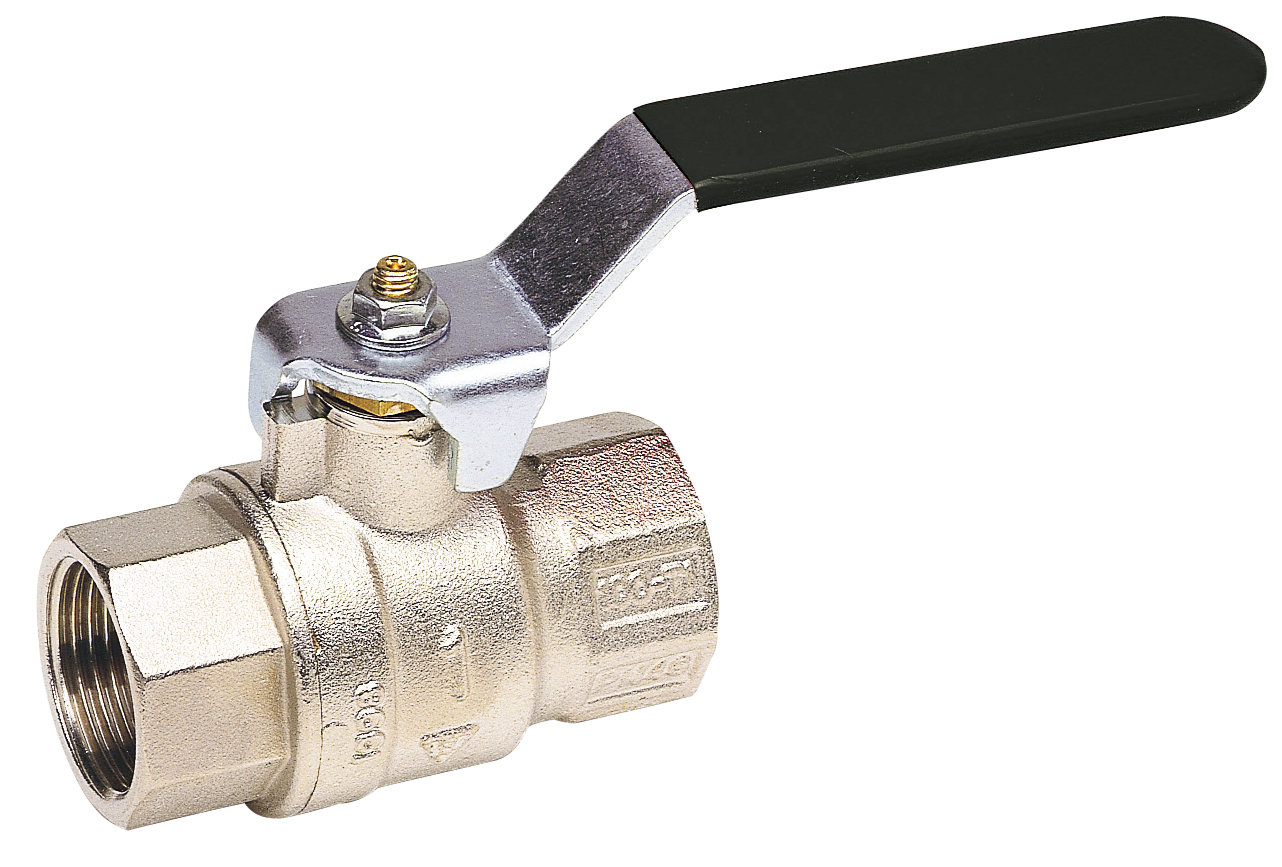

• La vanne à sphère Sferaco SPHERE 521 est conçue pour l'isolement et la coupure de fluides courants en installation industrielle
• Elle est équipée d'un corps et d'une sphère en laiton titré CW617N assurant une bonne tenue mécanique et une durabilité élevée
• Ce modèle à passage intégral limite les pertes de charge grâce à un diamètre de passage optimisé
• Sa conception à filets longs avec raccordement femelle-femelle facilite l'intégration sur les réseaux existants
• Le système de manœuvre par poignée acier plate noire ou manette papillon aluminium noire permet un maniement simple et rapide
Applications
• Isolement de circuits de fluides courants compatibles du groupe 2 en industrie
• Équipement de réseaux d'eau froide ou chaude non agressive dans le bâtiment tertiaire
• Montage sur lignes d'air comprimé ou gaz du groupe 2 dans des installations générales
Avantages
• Passage intégral permettant de réduire les pertes de charge dans le réseau
• Double étanchéité à l'axe par joint torique et presse-étoupe pour une sécurité renforcée
• Axe inéjectable à partir du diamètre nominal 1/2" améliorant la fiabilité de fonctionnement
Conception
• Corps en laiton titré CW617N avec filets longs de type NPT
• Sphère en laiton titré CW617N assurant une bonne résistance à la pression
• Joints de sphère en PTFE pour une étanchéité interne optimisée
Caractéristiques techniques
• Pression de service : 60 bar
• Pression de service réduite pour grands diamètres : 40 bar
• Température de service : -10 °C à +120 °C
• Diamètre nominal minimum : 1/4 pouce
• Diamètre nominal maximum : 1 pouce
• Diamètre de passage 1/4 pouce : 10 mm
• Diamètre de passage 3/8 pouce : 10 mm
• Diamètre de passage 1/2 pouce : 15 mm
• Diamètre de passage 3/4 pouce : 20 mm
• Diamètre de passage 1 pouce : 25 mm
• Écartement 1/4 pouce : 46,5 mm
• Écartement 3/8 pouce : 46,5 mm
• Écartement 1/2 pouce : 62 mm
• Écartement 3/4 pouce : 71 mm
• Écartement 1 pouce : 81,5 mm
