Présentation

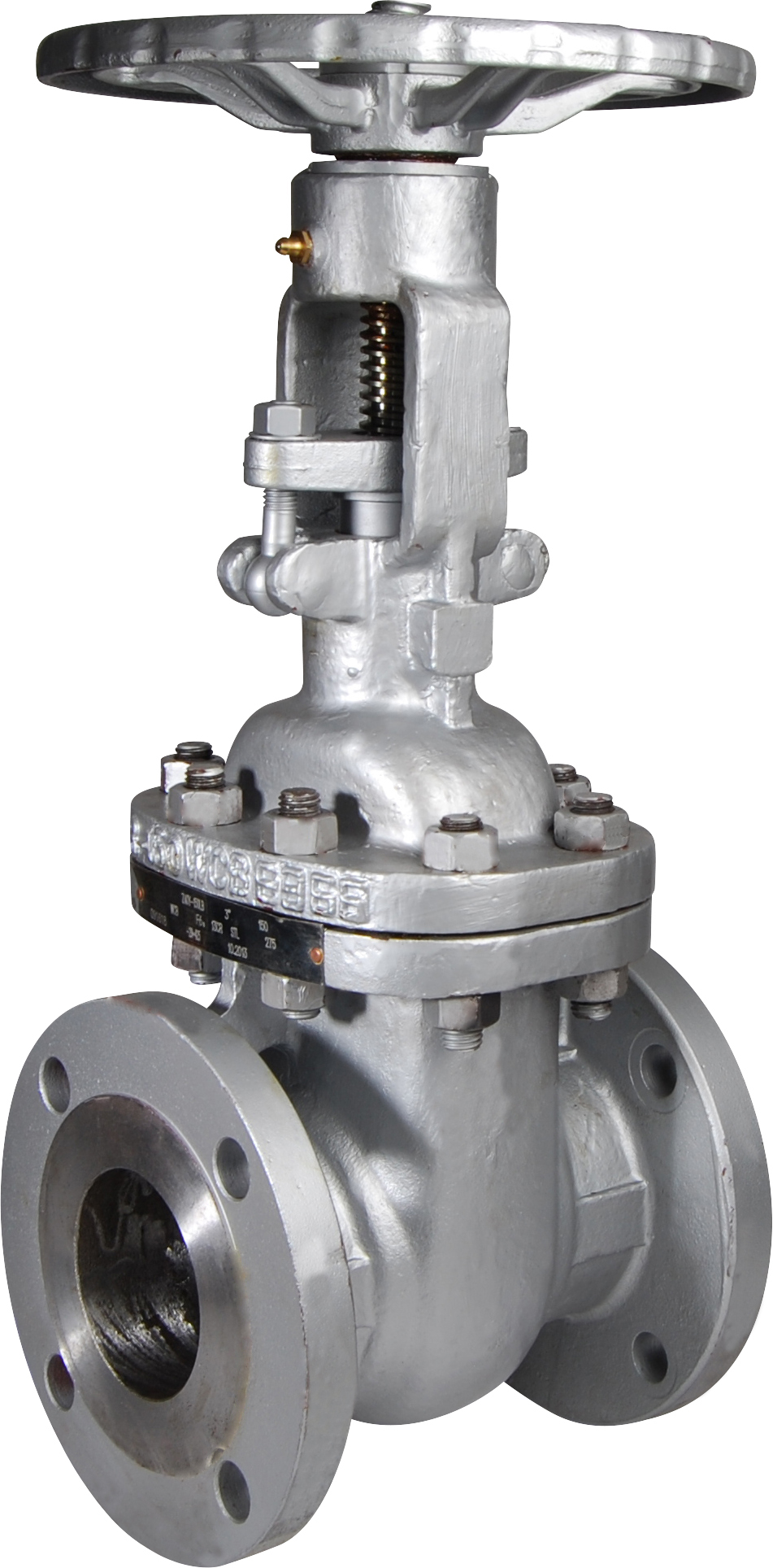

• La vanne à opercule Sferaco 143 à brides est conçue pour l'isolement et la coupure de réseaux industriels haute température
• Elle est adaptée aux réseaux d'eau, de gasoil, de vapeur, ainsi qu'aux installations de pétrochimie et de gaz
• Ce modèle à passage intégral en acier moulé A216 WCB garantit une faible perte de charge dans les canalisations
• Sa conception avec chapeau boulonné et tige montante assure une grande fiabilité en service intensif
• Le presse-étoupe à tresse graphité et le joint de chapeau en inox 304 avec graphite offrent une excellente étanchéité
Applications
• Réseaux d'eau industrielle chaude ou froide sous pression contrôlée
• Lignes de transport de gasoil et de carburants dans l'industrie
• Circuits de vapeur dans les centrales thermiques et chaufferies
• Installations de pétrochimie et industries pétrolières exigeantes
• Réseaux de distribution de gaz en environnements classés ATEX
Avantages
• Utilisation possible de -29 °C à +425 °C pour une large plage de services thermiques
• Compatibilité avec les liquides et les gaz du groupe 1 selon la directive 2014/68/UE
• Sécurité feu certifiée suivant la norme API 6FA pour une meilleure résistance en cas d'incendie
• Certification ATEX Groupe II catégorie 2G/2D pour une utilisation en zones 1, 2, 21 et 22
• Tests réalisés suivant la norme API 596 pour garantir la tenue en pression et l'étanchéité
Conception
• Corps en acier ASTM A216 WCB avec chapeau boulonné en acier ASTM A216 WCB
• Tige montante en acier A182 F6 pour une bonne résistance mécanique
• Opercule et siège en acier ASTM A216 WCB avec stellitage grade 6 pour une forte résistance à l'usure
• Presse-étoupe à tresse graphité avec joint de chapeau inox 304 et graphite
• Raccordement par brides suivant la norme ASME B16.5 avec écartement conforme à la norme ASME B16.10
Caractéristiques techniques
• Pression de service PS version Class 150 : 20 bar
• Pression de service PS version Class 300 : 50 bar
• Plage de température de service : -29 à +425 °C
• Diamètre nominal minimal : 50 mm
• Diamètre nominal maximal : 600 mm
• Écartement DN50 Class 150 : 178 mm
• Écartement DN600 Class 150 : 508 mm
• Écartement DN50 Class 300 : 216 mm
• Écartement DN300 Class 300 : 502 mm
• Pression d'utilisation Fig. 143 : 20 bar
• Pression d'utilisation Fig. 144 : 50 bar
• Pression d'utilisation Fig. 145 : 20 bar
• Pression d'utilisation Fig. 149 : 50 bar
• Certification ATEX zones : 1, 2, 21 et 22
• Numéro de marquage CE pour Fig. 143 et 145 : 0036
