Présentation

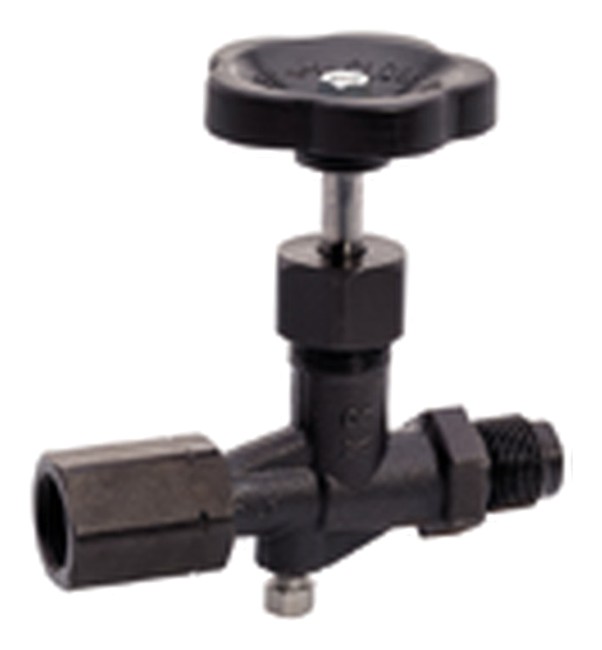

• Le robinet porte-manomètre Sferaco 1394004 est conçu pour l'isolement et la mise en purge des manomètres sur réseaux haute pression
• Il permet un raccordement sûr des instruments de mesure grâce à un filetage gaz cylindrique de 1/2 pouce
• Ce modèle à boisseau sphérique en laiton assure une manœuvre rapide tout en limitant les pertes de charge
• Sa conception intègre une fonction de purge facilitant la maintenance et la protection du manomètre
• Le système est adapté aux installations de comptage et de mesure nécessitant une pression nominale élevée
Applications
• Montage de manomètres sur réseaux de comptage et de mesure haute pression
• Surveillance de pression sur installations de fluides compatibles avec le laiton et le PTFE
• Équipement de collecteurs ou de panneaux de contrôle en environnements industriels
Avantages
• Haute pression nominale de 40 bars permettant l'utilisation sur de nombreuses installations industrielles
• Boisseau sphérique en laiton offrant une manœuvre fiable et une bonne étanchéité
• Présence d'une purge intégrée pour faciliter la mise en service et la maintenance du manomètre
Conception
• Corps et capot en laiton pour une bonne résistance mécanique et à la corrosion
• Siège en PTFE garantissant une étanchéité durable entre le boisseau et le corps
• Boisseau, écrou tournant et tige en laiton pour une parfaite compatibilité des matériaux
• Bague d'étanchéité en NBR assurant la tenue aux fuites vers l'extérieur
• Poignée en aluminium et écrou en acier pour une manœuvre aisée et robuste
Caractéristiques techniques
• Pression nominale : 40 bars
• Température maximale de service : 60 °C
• Diamètre nominal : 1/2 pouce
• Écrou tournant : 1/2 pouce
• Longueur hors tout : 81 mm
• Hauteur totale : 61 mm
• Code article : 1394004
• Nombre de voies : 2
• Pression de service minimale : 1 bar
• Nombre de pièces par colisage : 10 unités
