Pompe de relevage submersible monocanal pour eaux usées

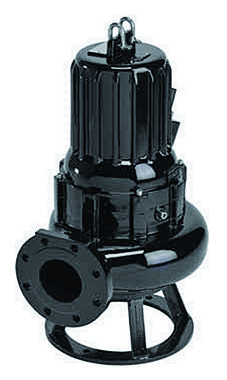

Mr Pompes HQ CS 80.75.2T C10 (7RU-HQ0003339)

Présentation
• La pompe de relevage submersible Mr Pompes (HQ Pumps) HQ CS 80 est conçue pour le transfert des eaux usées chargées en milieu collectif et industriel
• Équipée d'une roue monocanal, elle assure le passage de matières en suspension de grand diamètre sans risque de colmatage. Ce modèle convient pour le relevage de toutes les eaux usées domestiques, y compris les eaux vannes des WC, ainsi que les eaux pluviales. Sa conception robuste en fonte et sa sortie horizontale à bride facilitent l'intégration sur pied d'assise dans les installations de relevage professionnelles

Applications
• Relevage des eaux usées domestiques, y compris les eaux des WC, dans les habitations individuelles ou collectives
• Evacuation des eaux chargées avec matières en suspension dans les immeubles d'habitation et bâtiments tertiaires
• Relevage des eaux usées et des effluents en milieu industriel
• Vidange et transfert des eaux pluviales depuis les fosses, bassins ou locaux enterrés
• Equipement des postes de relevage équipés de pieds d'assise avec sortie horizontale DN 80

Avantages
• Gestion fiable des eaux fortement chargées grâce à la roue monocanal avec large passage hydraulique
• Installation simplifiée sur pied d'assise avec sortie horizontale à bride DN 80
• Excellente tenue dans le temps grâce au corps de pompe et à la volute entièrement en fonte
• Sécurité de fonctionnement renforcée par la double garniture mécanique en carbure de silicium avec chambre à huile
• Utilisation possible à grande profondeur d'immersion pour une large plage d'installations de relevage

Conception
• Volute, tête de pompe et corps de pompe entièrement réalisés en fonte
• Roue monocanal assurant un passage libre de 56 mm ou 76 mm selon le modèle
• Double garniture mécanique en carbure de silicium dont une isolée dans une chambre à huile
• Sortie hydraulique horizontale à bride DN 80 pour raccordement sur réseau ou pied d'assise
• Moteur asynchrone sec indice de protection IP 68 refroidi par le liquide environnant
• Classe d'isolation moteur F avec tenue thermique jusqu'à 155°C
• Vitesse de rotation de 1450 tours par minute pour les versions 4 pôles
• Vitesse de rotation de 2800 tours par minute pour les versions 2 pôles

Caractéristiques techniques
• Profondeur d'immersion : 20 m maximum
• Température de l'eau pompée : jusqu'à +40°C maximum
• Passage libre hydraulique : de 56 mm à 76 mm selon la version
• Matériau de la volute et de la tête de pompe : fonte
• Matériau du corps de pompe : fonte
• Garnitures mécaniques : double garniture en carbure de silicium avec chambre à huile
• Indice de protection moteur : IP 68
• Classe d'isolation moteur : F
• Vitesse de rotation versions 2 pôles : 2800 tours par minute
• Vitesse de rotation versions 4 pôles : 1450 tours par minute
• Alimentation électrique : triphasé 230/400 V 50 Hz
• Puissance moteur : de 2,5 kW à 11,5 kW selon le modèle
• Diamètre de sortie hydraulique : DN 80 avec raccordement 3 pouces
• Longueur de câble d'alimentation : 10 m pour chaque version
• Hauteur manométrique max : 48 m
• Débit : 140 m3/h
