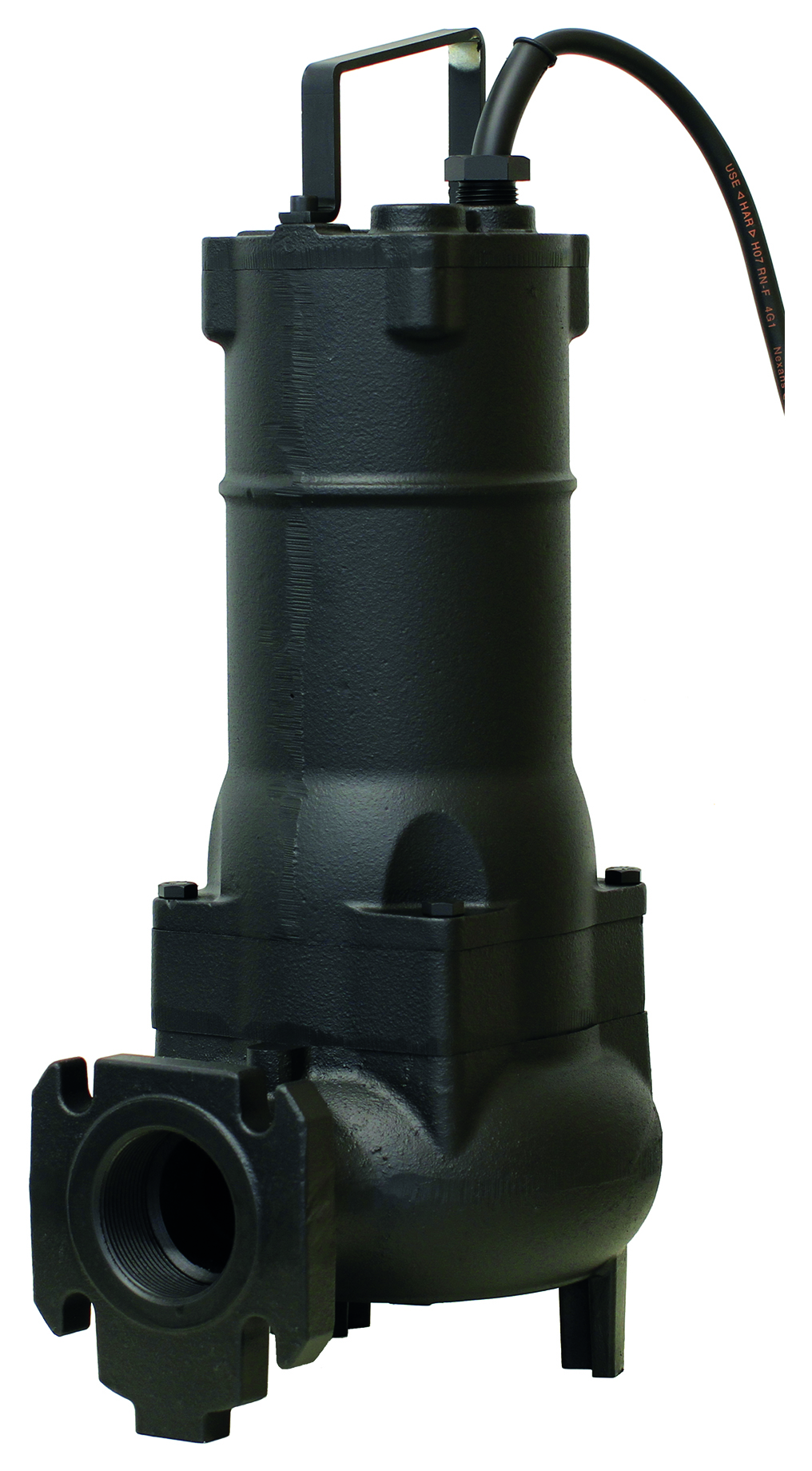

Pompe de relevage submersible à roue vortex
Mr Pompes (HQ Pumps) HQ VS 50L

Présentation
• La pompe de relevage submersible Mr Pompes (HQ Pumps) HQ VS 50L est conçue pour le transfert d'eaux très chargées contenant des matières en suspension, y compris les effluents de WC et les eaux pluviales
• Équipée d'une roue vortex avec un large passage de 50 mm, elle limite les risques de colmatage dans les installations exigeantes
• Ce modèle est adapté aux petites et moyennes installations collectives jusqu'à 30 équivalents habitants
• Sa conception robuste en fonte avec arbre en acier inoxydable garantit une grande longévité en service continu
• Le système de refroidissement par le liquide environnant assure un fonctionnement fiable même à forte profondeur d'immersion

Applications
• Relevage d'eaux fortement chargées dans les postes de relevage domestiques et collectifs
• Évacuation d'eaux usées de WC et d'eaux vannes dans les bâtiments résidentiels et tertiaires
• Pompage d'eaux pluviales et de ruissellement dans les fosses de collecte
• Transfert d'eaux chargées avec matières en suspension dans les réseaux d'assainissement autonomes
• Installations de relevage conseillées jusqu'à 30 équivalents habitants

Avantages
• Excellente tenue aux matières en suspension grâce à la roue vortex à large passage de 50 mm
• Grande fiabilité d'étanchéité avec triple système composé de joints à lèvre et de garniture mécanique en carbure de silicium
• Souplesse d'installation grâce aux versions monophasées et triphasées avec ou sans flotteur intégré
• Maintenance facilitée par la construction en fonte robuste et l'arbre en acier inoxydable résistant à la corrosion
• Sécurité de fonctionnement renforcée avec indice de protection IP 68 et moteur sec refroidi par le liquide pompé

Conception
• Corps de pompe, enveloppe moteur et roue entièrement réalisés en fonte pour une haute résistance mécanique
• Arbre moteur en acier inoxydable pour une meilleure résistance à la corrosion en immersion prolongée
• Moteur asynchrone sec classe d'isolation F, refroidi par le liquide environnant, avec indice de protection IP 68
• Système d'étanchéité composé de deux joints à lèvre et d'une garniture mécanique en carbure de silicium
• Roue vortex offrant un passage libre de 50 mm pour le transfert d'eaux très chargées
• Sortie hydraulique horizontale à bride DN 50 avec taraudage 2 pouces pour un raccordement aisé
• Condensateur déporté dans un coffret de démarrage extérieur pour les versions monophasées
• Versions disponibles avec flotteur intégré en exécution monophasée et triphasée pour fonctionnement automatique

Caractéristiques techniques
• Fluide pompé : eaux très chargées avec matières en suspension, y compris WC et eaux pluviales
• Profondeur d'immersion maximum : 20 m
• Plage d'utilisation conseillée : installations jusqu'à 30 équivalents habitants
• Matériau corps de pompe : fonte
• Matériau enveloppe moteur : fonte
• Matériau roue : fonte
• Matériau arbre : acier inoxydable
• Classe d'isolation moteur : F (155°C)
• Indice de protection moteur : IP 68
• Type de moteur : asynchrone sec, refroidi par le liquide environnant
• Passage libre dans la roue : 50 mm
• Raccord de sortie hydraulique : horizontale à bride DN 50 et taraudée 2 pouces
• Versions électriques : monophasée 1 x 230 V et triphasée 3 x 400 V
• Vitesse de rotation : 2800 tr/min
• Puissance nominale versions monophasées : 0,4 à 1,1 kW selon modèle
• Puissance nominale versions triphasées : 0,4 à 1,1 kW selon modèle
• Longueur de câble d'alimentation : 10 m
• Dimensions principales type HQ VS 50L : A 80 mm, B 488,7 mm, C 190 mm, D 239 mm, F 323 mm
• Poids pompe HQ VS 50L : 25,5 kg
• Accessoires disponibles : pied d'assise DN 50, traitements céramiques, sonde ipsotherme 120°C
• Hauteur manométrique max : 12,9 m selon modèle
• Débit max : 32 m3/h selon modèle
