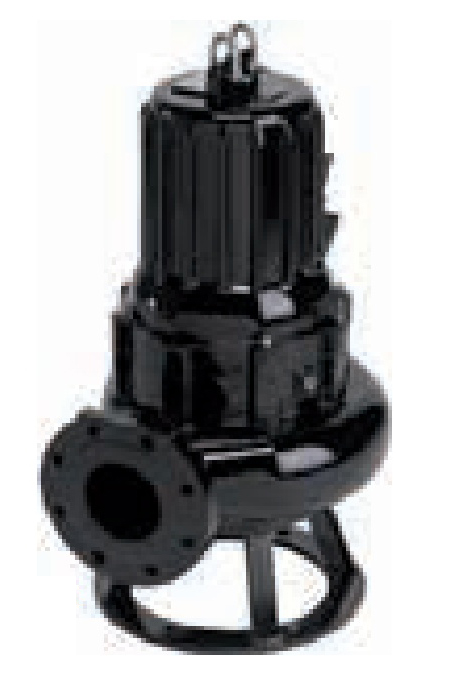

Pompe de relevage submersible à roue monocanal
Mr Pompes (HQ Pumps) HQ CS 80

Présentation
• La pompe de relevage submersible Mr Pompes (HQ Pumps) HQ CS 80 est conçue pour le transfert et le relevage d'eaux usées très chargées dans les réseaux d'assainissement collectifs et industriels. Équipée d'une roue monocanal optimisée, elle assure un large passage de corps solides pour limiter les risques de colmatage
• Ce modèle intègre un moteur asynchrone sec IP 68 refroidi par le liquide environnant pour un fonctionnement fiable en immersion prolongée. Sa conception en fonte robuste garantit une excellente résistance à l'abrasion et aux environnements sévères

Applications
• Relevage d'eaux très chargées domestiques, urbaines et industrielles
• Transfert d'eaux pluviales et d'eaux usées pour les collectivités
• Équipement de postes de relevage enterrés en assainissement collectif
• Station de pompage pour réseaux d'égouts et effluents bruts
• Applications industrielles nécessitant le passage de solides importants

Avantages
• Large passage de solides grâce à la roue monocanal pour limiter les obstructions
• Construction entièrement en fonte pour une durée de vie prolongée en service intensif
• Double garniture mécanique en carbure de silicium assurant une excellente étanchéité en immersion
• Moteur asynchrone sec IP 68 refroidi par le liquide permettant un fonctionnement continu en charge
• Versions triphasées avec différentes puissances pour adapter la pompe aux besoins hydrauliques du site

Conception
• Corps de pompe, enveloppe moteur et roue réalisés en fonte résistante à l'abrasion
• Arbre en acier inoxydable associé à une double garniture mécanique en carbure de silicium
• Moteur asynchrone sec IP 68 avec refroidissement direct par le liquide pompé et isolation de classe F 155°C
• Roue monocanal avec passage de 56 mm ou 76 mm selon les modèles pour le transit des solides
• Sortie horizontale à bride DN 80 facilitant le raccordement aux canalisations de relevage
• Vitesses de rotation de 1450 tours par minute pour les modèles 4 pôles et 2800 tours par minute pour les modèles 2 pôles

Caractéristiques techniques
• Type : pompe de relevage submersible à roue monocanal
• Diamètre de sortie : DN 80 à bride horizontale
• Passage libre roue : 56 mm ou 76 mm selon les versions
• Profondeur d'immersion maximum : 20 m
• Indice de protection moteur : IP 68
• Classe d'isolation : F 155°C
• Alimentation électrique : triphasé 3 x 400 V
• Vitesse de rotation modèles 2 pôles : 2800 tours par minute
• Vitesse de rotation modèles 4 pôles : 1450 tours par minute
• Puissance hydraulique installée : de 2,5 kW à 11,5 kW selon version
• Puissance équivalente : de 3,3 CV à 13,8 CV selon version
• Raccordement hydraulique : filetage 3 pouces sur bride DN 80
• Longueur de câble d'alimentation : 10 m
• Poids pompe versions 2 pôles : de 116 kg à 122 kg
• Poids pompe versions 4 pôles : 89 kg ou 93 kg
• Hauteur manométrique max : jusqu'à 48 m selon modèle
• Débit max : jusqu'à 140 m3/h selon modèle
