Pompe de relevage submersible avec roue vortex

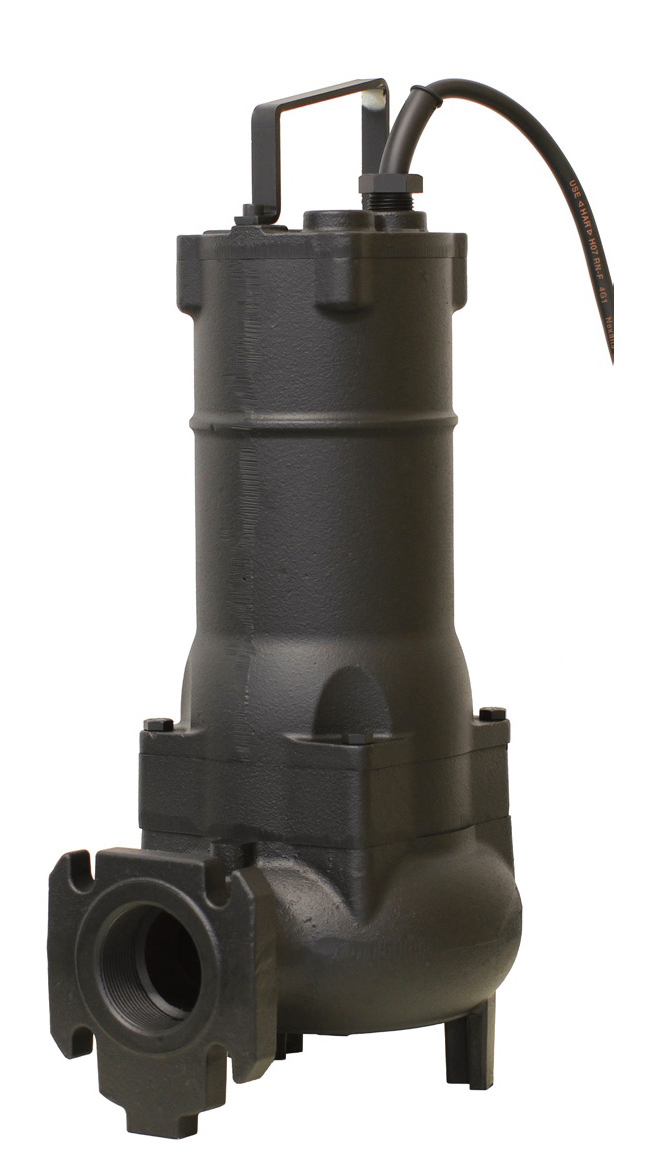

Mr Pompes (HQ Pumps) HQ VS50L

Présentation
• La pompe de relevage submersible Mr Pompes (HQ Pumps) HQ VS50L est conçue pour l'évacuation des eaux usées domestiques et industrielles chargées en matières en suspension. Équipée d'une roue vortex incolmatable, elle permet le passage de solides sans contact direct avec la turbine pour limiter les risques de colmatage. Ce modèle est adapté au relevage des eaux usées des maisons, y compris les eaux des WC, ainsi que des eaux pluviales. Sa conception submersible autorise une profondeur d'immersion jusqu'à 20 m avec un fonctionnement fiable et durable
• Le système vortex de la pompe Mr Pompes (HQ Pumps) HQ VS50L génère un tourbillon qui entraîne les particules solides vers la volute, ce qui réduit fortement l'usure de la turbine. Grâce à son rendement stable sur la durée et à un entretien réduit, cette pompe est particulièrement adaptée aux installations de relevage intensives. Elle est idéale pour une mise en place sur pied d'assise avec sortie horizontale en DN 50

Applications
• Relevage des eaux chargées avec matières en suspension dans les bâtiments résidentiels et collectifs
• Évacuation de toutes les eaux usées domestiques des maisons, y compris les eaux des WC
• Relevage des eaux pluviales dans les fosses, puisards ou locaux techniques
• Transfert d'eaux usées industrielles légèrement chargées compatibles avec les matériaux de la pompe
• Installations de relevage équipées d'un pied d'assise avec sortie horizontale DN 50

Avantages
• Roue vortex incolmatable limitant fortement les risques de colmatage par les matières fibreuses
• Usure très faible de la turbine grâce au passage des solides principalement dans la volute
• Rendement hydraulique qui reste constant sur une longue période de fonctionnement
• Entretien réduit grâce à la position de la roue en retrait dans la volute
• Frais de maintenance et d'exploitation limités avec aucun réajustement nécessaire sur la roue

Conception
• Volute et tête de pompe en fonte pour une excellente robustesse mécanique
• Corps de pompe entièrement en fonte pour une grande résistance à l'abrasion
• Triple étanchéité assurée par deux joints à lèvre et une garniture mécanique en carbure de silicium
• Garniture mécanique isolée dans une chambre à huile pour une meilleure longévité
• Sortie horizontale à bride DN 50 et taraudée 2 pouces pour un raccordement aisé
• Versions disponibles avec flotteur intégré en monophasé et en triphasé
• Moteur asynchrone sec de protection IP 68 refroidi par le liquide environnant
• Classe d'isolation F permettant une température d'enroulement jusqu'à 155°C

Caractéristiques techniques
• Type de produit : pompe de relevage submersible avec roue vortex
• Domaine d'application : eaux usées domestiques, eaux chargées et eaux pluviales
• Profondeur d'immersion max : 20 m
• Température max de l'eau : +40°C
• Diamètre de passage des solides : 50 mm
• Sortie hydraulique : horizontale à bride DN 50 taraudée 2 pouces
• Vitesse de rotation du moteur : 2800 tr/min
• Alimentation monophasée : 230-240 V 50 Hz pour les versions VS.M
• Alimentation triphasée : 230/400 V 50 Hz pour les versions VS.T
• Indice de protection moteur : IP 68
• Classe d'isolation moteur : F
• Courbes hydrauliques établies à 2800 tr/min avec de l'eau de densité 1 kg/dm3
• Coffret de démarrage extérieur fourni pour les versions monophasées
• Hauteur manométrique totale max : 12,9 m
• Débit max : 32 m3/h
