Pompe de relevage submersible inox 316 à roue vortex

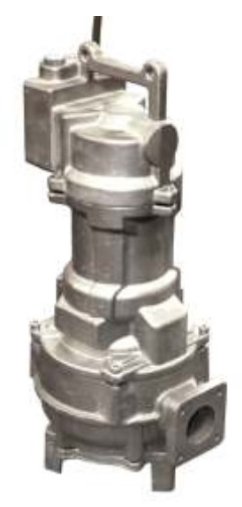

Mr Pompes X271 INOX 316

Présentation

• La pompe de relevage submersible Mr Pompes X271 INOX 316 est conçue pour le transfert de liquides agressifs et corrosifs dans les installations chimiques exigeantes
• Équipée d'une hydraulique à roue Vortex, elle permet le passage de solides en suspension tout en limitant les risques de colmatage
• Sa conception en acier inoxydable AISI 316L de fonderie garantit une excellente résistance à la corrosion dans les environnements sévères
• Le moteur asynchrone à sec, refroidi par le liquide pompé et protégé par une chambre à huile, pompe assure un fonctionnement fiable en service continu

Applications

• Relevage des eaux usées provenant d'installations chimiques industrielles
• Transfert de liquides agressifs et corrosifs compatibles avec l'acier inoxydable AISI 316L
• Évacuation d'effluents chargés avec passage libre jusqu'à 50 mm
• Installations fixes avec pied d'assise en stations de relevage spécialisées
• Applications de process nécessitant une pompe submersible résistante à la corrosion

Avantages

• Résistance élevée à la corrosion grâce au corps et à la roue en acier inoxydable AISI 316L
• Hydraulique à roue Vortex limitant les risques de colmatage avec un large passage libre
• Fonctionnement submersible en service continu avec moteur asynchrone refroidi par le liquide environnant
• Adaptation aisée sur installation fixe grâce au pied d'assise optionnel en DN 50
• Conception compatible avec les normes ATEX pour certaines zones à risque d'explosion

Conception

• Corps de pompe réalisé en acier inoxydable AISI 316L de fonderie
• Roue Vortex en acier inoxydable AISI 316L pour le passage des solides
• Arbre en acier inoxydable AISI 316L ou Duplex pour une meilleure tenue mécanique et chimique
• Garniture mécanique carbure de silicium sur carbure de silicium avec joints Viton
• Câble d'alimentation électrique en Néoprène H07RN/F de 10 m de longueur
• Sortie hydraulique horizontale taraudée DN 50 pour raccordement sur réseau
• Moteur asynchrone submersible IP68, à sec, refroidi par le liquide pompé, classe d'isolation H 180°C
• Conformité aux exigences ATEX selon les versions disponibles

Caractéristiques techniques

• Type de produit : pompe de relevage submersible pour liquides agressifs
• Matériau principal : acier inoxydable AISI 316L de fonderie
• Hydraulique : roue Vortex avec passage libre jusqu'à 50 mm
• Profondeur d'immersion max : 20 m
• Température max de l'eau pompée : +40°C
• Indice de protection moteur : IP68
• Classe d'isolation : H 180°C
• Vitesse de rotation : 2850 tr/min environ
• Densité du liquide de référence : 1 kg/dm3 (eau)
• Alimentation électrique : triphasé 3 x 400 V, 50 Hz
• Puissance moteur : de 1,8 kW à 2,4 kW selon la version
• Intensité nominale moteur : de 3,5 A à 4,5 A selon la version
• Raccordement hydraulique : sortie horizontale taraudée DN 50
• Poids indicatif de la pompe : 46 kg suivant la configuration
• Hauteur manométrique totale max : 14 m
• Débit max : 37 m3/h
