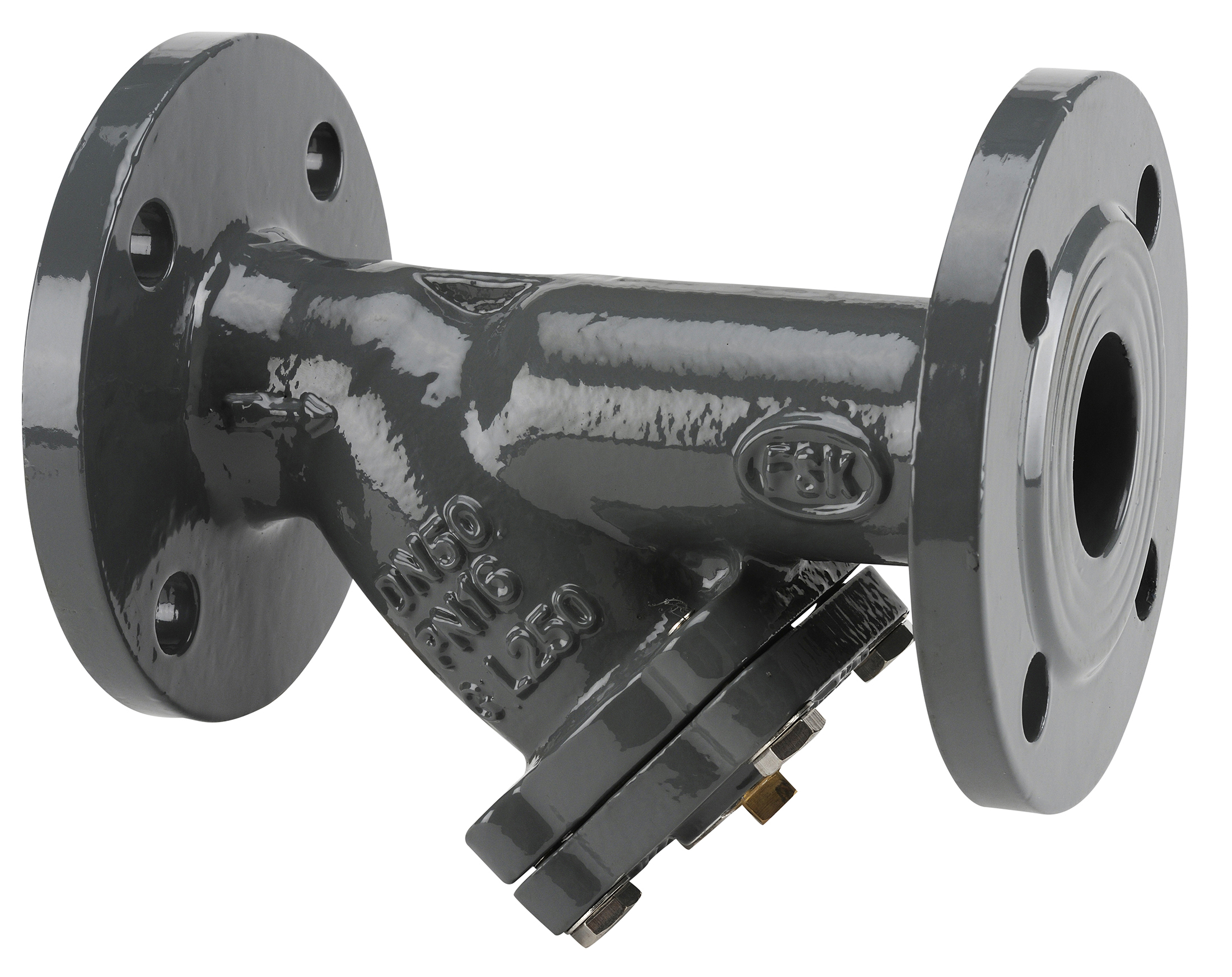

Filtre en Y à tamis en fonte à brides
Sferaco 220

Présentation
• Le filtre en Y Sferaco 220 est conçu pour la protection des réseaux hydrauliques d'eau et de chauffage
• Il permet de retenir les particules solides grâce à un tamis en inox démontable intégré dans le corps en fonte
• Ce modèle s'installe sur des canalisations à brides pour des applications de chauffage, d'adduction d'eau et d'assainissement
• Sa conception en fonte ductile avec chapeau boulonné assure une bonne tenue en pression et une maintenance aisée
• Le système de purge taraudé facilite l'évacuation des impuretés accumulées dans le corps du filtre

Applications
• Protection des réseaux de chauffage à eau chaude
• Filtration de l'eau sur réseaux d'adduction et de distribution
• Protection des installations d'assainissement et de traitement des eaux
• Filtration sur circuits d'irrigation agricoles
• Préfiltration en amont d'organes de régulation ou de pompes

Avantages
• Construction en fonte EN GJS-450-10 robuste pour une pression de service jusqu'à 16 bars
• Tamis en inox ASTM A182 F304 démontable permettant un entretien simple et rapide
• Raccordement à brides PN10 ou PN16 compatible avec de nombreux réseaux existants
• Montage possible en position horizontale ou verticale avec fluide descendant pour une grande souplesse d'installation
• Chapeau boulonné avec bouchon de purge laiton offrant un accès direct pour le nettoyage et la vidange

Conception
• Corps et chapeau en fonte EN GJS-450-10 protégés par une peinture alkyde
• Joint de chapeau en graphite pour une étanchéité renforcée
• Tamis en inox avec différentes mailles de 12/10 à 50/10 en fonction du diamètre nominal
• Boulonnerie en acier assurant la tenue mécanique de l'ensemble
• Raccordement à brides conforme PN10/16 suivant les diamètres nominaux

Caractéristiques techniques
• Plage de diamètre nominal : 15 à 600 mm
• Pression de service du DN15 au DN200 : 16 bars
• Pression de service au-delà du DN200 : 10 bars
• Température de service : -10 à +120 °C
• Pression nominale du DN15 au DN150 : PN10/16
• Pression nominale au-delà du DN150 : PN10 ou PN16 suivant les références
• Maille de tamis pour les petits diamètres : 12/10
• Maille de tamis intermédiaire : 15/10
• Maille de tamis supérieure : 20/10
• Maille de tamis pour grands diamètres : 25/10 à 50/10
• Filetage de purge du DN15 au DN25 : 1/4"
• Filetage de purge du DN32 au DN300 : 1/2"
• Filetage de purge du DN450 au DN600 : 3/4"
• Écartement des brides selon DN15 : 130 mm
• Écartement des brides selon DN600 : 1 450 mm
