Présentation

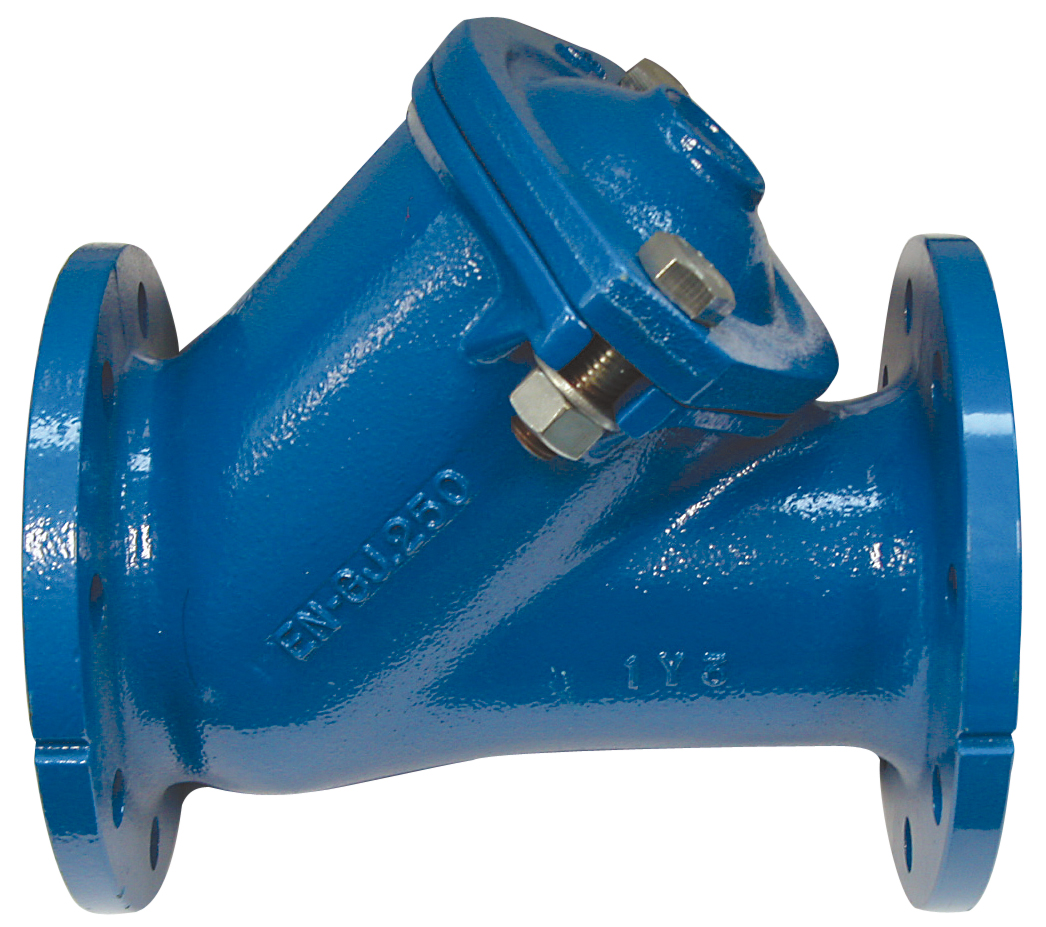

• Le clapet de non-retour Sferaco NON RETOUR 336 FONTE GJS 400 15 est conçu pour assurer le sens unique d'écoulement dans les réseaux d'eau potable ou d'eaux usées
• Il est équipé d'une boule mobile qui obture automatiquement le passage en cas de contre-pression pour éviter les retours de fluide
• Ce modèle en fonte EN GJS-400-15 est adapté aux réseaux d'adduction, de distribution et d'évacuation d'eau sous pression jusqu'à 10 bars
• Sa conception à trappe de visite facilite les opérations de contrôle et de maintenance sans démontage complet de l'installation
• Le système est conforme à la norme NF EN 12050-4 pour les stations de relevage, ce qui garantit une utilisation fiable dans les applications de pompage
Applications
• Réseaux d'adduction d'eau froide ou chaude sanitaire dans les bâtiments collectifs et industriels
• Réseaux de distribution d'eau sous pression dans les installations de pompage et de surpression
• Lignes d'évacuation d'eaux usées et d'eaux chargées en sortie de stations de relevage
• Protection des pompes et équipements de process contre les coups de bélier dus aux retours de fluide
• Equipement des collecteurs enterrés ou aériens en réseaux municipaux ou industriels
Avantages
• Fonctionnement automatique par système à boule limitant les risques de blocage et de grippage
• Conformité à la norme NF EN 12050-4 pour stations de relevage assurant une parfaite compatibilité avec les installations de pompage
• Corps robuste en fonte EN GJS-400-15 adapté aux pressions de service jusqu'à 10 bars
• Trappe de visite intégrée permettant un accès rapide pour inspection et entretien interne
• Montage possible en position horizontale ou verticale avec fluide ascendant pour une grande souplesse d'intégration
Conception
• Corps et trappe de visite en fonte EN GJS-400-15 pour les clapets série 336
• Boule en aluminium revêtu NBR du diamètre nominal 40 au diamètre nominal 200 pour la série 336
• Boule en fonte EN GJS-400-15 revêtue NBR du diamètre nominal 250 au diamètre nominal 500 pour la série 336
• Joint de chapeau en NBR assurant l'étanchéité entre le corps et la trappe de visite
• Peinture époxy appliquée sur le corps pour une protection renforcée contre la corrosion
• Boulonnerie en inox A-2 ou inox ASTM A182 F304 selon la série pour une résistance accrue aux environnements humides
• Raccordement par brides normalisées PN10 ou PN10/16 selon le diamètre nominal
• Entraxe d'écartement conforme à la norme EN558 série 48 pour une interchangeabilité avec d'autres organes de tuyauterie
Caractéristiques techniques
• Pression de service : 10 bars
• Plage de température de service série 336 : -10 °C à +70 °C
• Plage de température de service série 332 : -10 °C à +80 °C
• Diamètre nominal minimal : 40 mm
• Diamètre nominal maximal série 336 : 500 mm
• Diamètre nominal maximal série 332 : 300 mm
• Pression nominale du diamètre nominal 40 à 150 : 10/16 bars
• Pression nominale au-delà du diamètre nominal 150 : 10 bars
• Entraxe série 336 diamètre nominal 40 : 180 mm
• Entraxe série 336 diamètre nominal 300 : 700 mm
• Entraxe série 336 diamètre nominal 500 : 1100 mm
• Entraxe série 332 diamètre nominal 40 : 178 mm
• Entraxe série 332 diamètre nominal 300 : 700 mm
• Prix indicatif série 336 diamètre nominal 40 : 164.20 euros hors taxes
• Prix indicatif série 336 diamètre nominal 500 : 19802.00 euros hors taxes
