Présentation

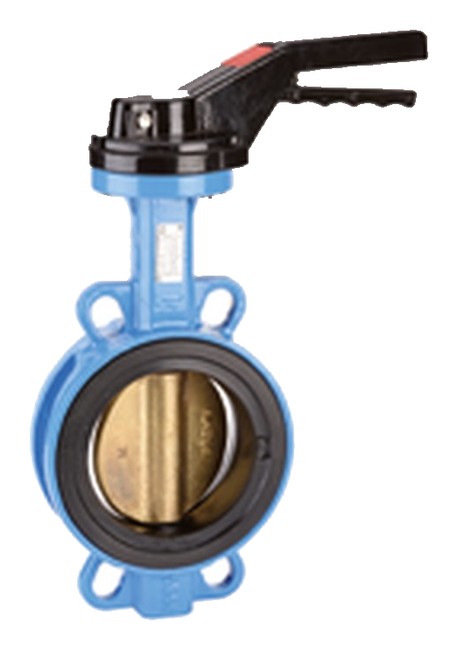

• Le robinet à papillon Sferaco 1177 Oreilles de centrage - NBR est conçu pour l'isolement et la régulation de réseaux de fluides industriels
• Il est équipé d'une manchette en NBR adaptée aux applications sur eau, eaux usées, graisses, huiles, glycol et liquides du groupe 2
• Ce modèle intègre un corps en fonte ductile GJS-400-15 offrant une excellente tenue mécanique et une bonne résistance à la corrosion
• Sa conception à oreilles de centrage permet un montage facile entre brides normalisées et un positionnement précis dans la tuyauterie
• Le système est prévu pour fonctionner en service de pression jusqu'à 16 bar avec une température de service de -10 °C à +90 °C
Applications
• Réseaux d'eau industrielle et d'eau de process nécessitant des vannes de sectionnement
• Circuits d'eaux usées et d'effluents légèrement chargés dans les installations de traitement
• Lignes de transfert de graisses, huiles et solutions glycolées en milieu tertiaire ou industriel
• Installations de chauffage et de climatisation nécessitant une isolation de tronçons hydrauliques
• Applications variées sur liquides du groupe 2 dans les réseaux de distribution et d'utilités
Avantages
• Compatibilité avec un large éventail de fluides grâce à la manchette en NBR
• Résistance mécanique élevée apportée par le corps en fonte ductile GJS-400-15
• Montage simplifié entre brides avec oreilles de centrage assurant un alignement précis
• Adaptation possible à des actionneurs manuels par poignée ou réducteur selon le diamètre nominal
• Conformité à la directive 2014/68/UE avec possibilité de certificat matière 3.1 sur demande
Conception
• Corps en fonte ductile GJS-400-15 dimensionné pour une pression de service jusqu'à 16 bar
• Disque papillon en acier inoxydable CF8M assurant une bonne tenue à la corrosion
• Manchette interne en NBR assurant l'étanchéité sur l'axe et le passage du fluide
• Gamme initiale de robinets à papillon avec écartement suivant la norme ISO 5752 série 20
• Platine ISO normalisée permettant l'adaptation de commandes manuelles ou motorisées
Caractéristiques techniques
• Plage de température de service : -10 à +90 °C
• Pression de service max : 16 bar
• Gamme de diamètre nominal : 32 à 200 mm
• Pression nominale PN : 10 à 16 bar
• Classe de pression additionnelle : CLASS 150 PN20
• Diamètre nominal 32/40 écartement : 33 mm
• Diamètre nominal 50 écartement : 43 mm
• Diamètre nominal 65 écartement : 46 mm
• Diamètre nominal 80 écartement : 46 mm
• Diamètre nominal 100 écartement : 52 mm
• Diamètre nominal 125 écartement : 56 mm
• Diamètre nominal 150 écartement : 56 mm
• Diamètre nominal 200 écartement : 60 mm
• Couple de sortie carré DN32 à DN80 : 9 mm
• Couple de sortie carré DN100 : 11 mm
