Présentation

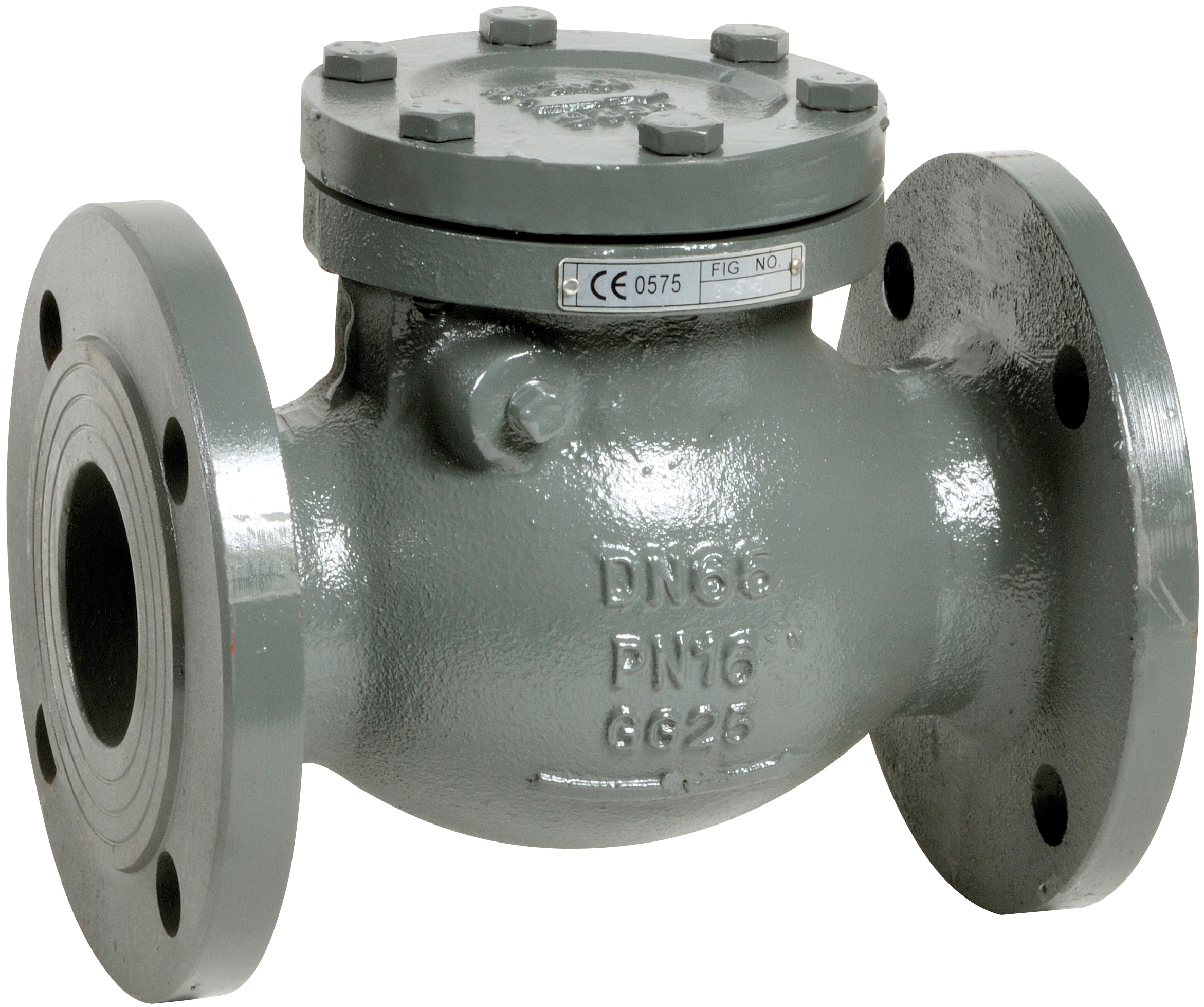

• Le clapet de non-retour Sferaco 360 est conçu pour éviter les retours de fluide dans les réseaux hydrauliques industriels et de bâtiment
• Il assure un passage unidirectionnel des fluides courants compatibles du groupe 2 grâce à un système simple battant fiable
• Sa construction en fonte EN GJL-250 avec siège en laiton garantit une bonne résistance mécanique et une longévité élevée
• Ce modèle est adapté aux installations fonctionnant jusqu'à une pression de service de 16 bars et une température de 120 °C
• Le clapet est prévu pour un montage horizontal ou vertical avec fluide ascendant afin de s'intégrer facilement dans les réseaux existants
Applications
• Réseaux d'adduction et de distribution d'eau en milieu industriel ou tertiaire
• Boucles de chauffage et de climatisation nécessitant un contrôle du sens d'écoulement
• Installations de pompage et de surpression pour protéger les équipements en aval
• Réseaux d'évacuation d'eau et de fluides courants compatibles du groupe 2
• Installations hydrauliques générales nécessitant une protection contre les coups de bélier par limitation des retours de fluide
Avantages
• Résistance de service élevée avec pression nominale 16 bars sur toute la gamme
• Large plage de température de service jusqu'à 120 °C pour la version siège laiton
• Montage possible en position horizontale ou verticale avec fluide ascendant pour une grande flexibilité d'installation
• Construction robuste en fonte EN GJL-250 avec chapeau boulonné pour une maintenance facilitée
• Conformité à la norme EN558 série 48 pour l'écartement, permettant un remplacement aisé dans les réseaux normalisés
Conception
• Corps, battant et chapeau en fonte EN GJL-250 pour les diamètres nominaux 40 à 300
• Siège en laiton usiné assurant une étanchéité fiable avec le battant
• Chapeau boulonné permettant l'accès interne pour inspection et entretien
• Joint de chapeau en graphite pour la tenue en température jusqu'à 120 °C
• Raccordement à brides suivant PN16 pour une compatibilité avec les réseaux normalisés
Caractéristiques techniques
• Diamètre nominal : 40 à 300 mm
• Pression de service : 16 bars
• Pression nominale PN : 16
• Température de service minimum : -10 °C
• Température de service maximum : 120 °C
• Écartement DN40 : 180 mm
• Écartement DN50 : 200 mm
• Écartement DN65 : 240 mm
• Écartement DN80 : 260 mm
• Écartement DN100 : 300 mm
• Écartement DN125 : 350 mm
• Écartement DN150 : 400 mm
• Écartement DN200 : 500 mm
• Écartement DN250 : 600 mm
• Écartement DN300 : 700 mm
