Présentation

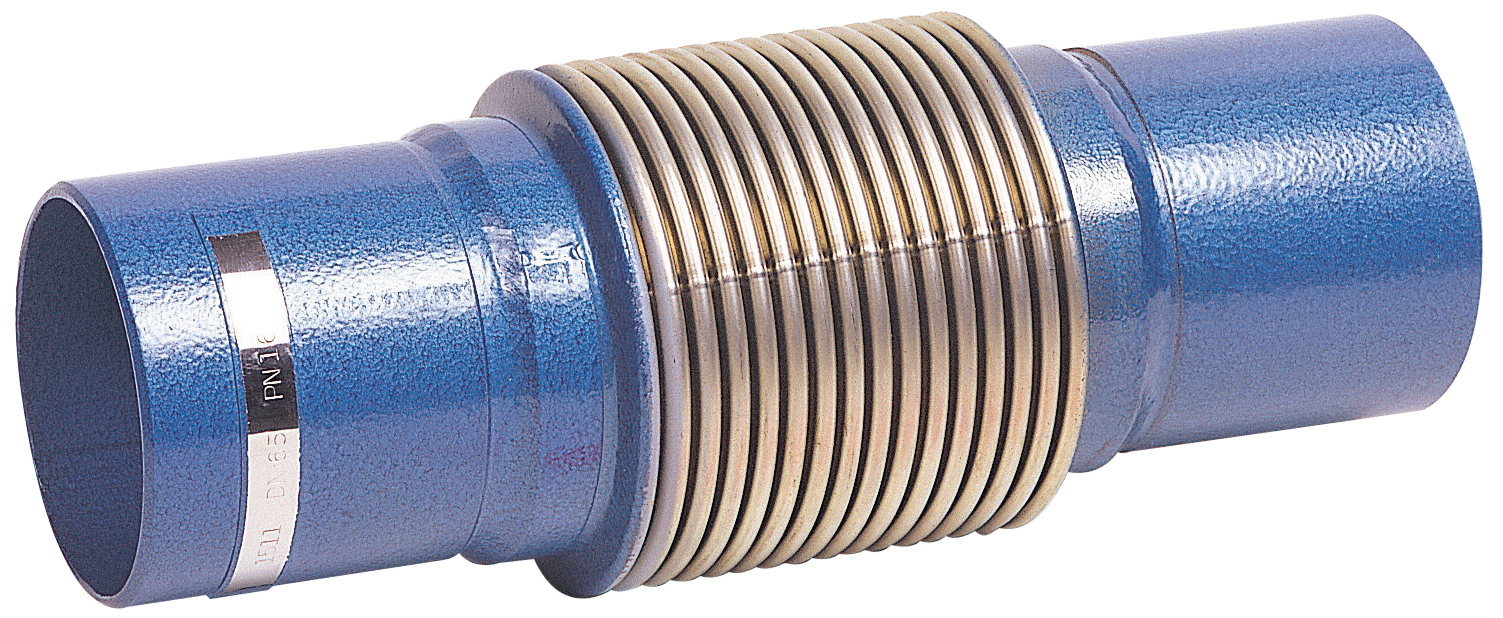

• Le manchon compensateur Sferaco 1511 est conçu pour absorber les déplacements axiaux sur les réseaux de chauffage et de process
• Il est équipé d'un soufflet en inox 321 avec chemise interne pour assurer une excellente tenue aux hautes températures
• Ce modèle à souder fonctionne avec une pression de service jusqu'à 16 bars et une plage de températures de -20 °C à +300 °C
• Sa construction forgée en acier avec soufflet inox lui permet de traiter des liquides et des gaz du groupe 1 en toute sécurité
• Le système est conforme à la directive 2014/68/UE en catégorie de risque III avec marquage CE n° 0408
Applications
• Compensation de dilatation thermique sur colonnes montantes de chauffage jusqu'à 16 bars
• Absorption des déplacements axiaux sur réseaux de liquides et de gaz du groupe 1
• Protection des tuyauteries contre les efforts dus aux variations de température de -20 °C à +300 °C
• Utilisation sur installations industrielles nécessitant un raccordement à souder
• Montage sur réseaux horizontaux ou verticaux soumis à des mouvements axiaux limités
Avantages
• Permet de compenser efficacement les mouvements axiaux grâce à un soufflet dimensionné pour plusieurs millimètres de déplacement
• Assure une large plage de températures de service de -20 °C à +300 °C pour des applications de chauffage et de process
• Garantit une pression de service uniforme de 16 bars sur l'ensemble des diamètres nominaux proposés
• Offre une construction inox 321 avec chemise interne optimisée pour la résistance à la corrosion et à la fatigue
• Bénéficie d'une conformité réglementaire en catégorie de risque III selon la directive 2014/68/UE avec marquage CE n° 0408
Conception
• Soufflet hydroformé en inox 321 conçu pour des déplacements axiaux répétés
• Chemise interne en inox 321 destinée à guider le fluide et à protéger le soufflet
• Embouts en acier à souder permettant une intégration directe dans la tuyauterie
• Raccordement à souder adapté aux réseaux industriels et de chauffage
• Conception validée pour une pression de service de 16 bars et une température de -20 °C à +300 °C
Caractéristiques techniques
• Pression de service : 16 bars
• Température de service minimale : -20 °C
• Température de service maximale : 300 °C
• Diamètre nominal disponible : 25 à 250 mm
• Longueur suivant diamètre nominal : 185 à 360 mm
• Mouvement axial admissible suivant diamètre nominal : 10 à 40 mm
• Matériau du soufflet : inox 321
• Matériau de la chemise interne : inox 321
• Numéro de marquage CE : 0408
• Pression maximale manchons TEGUFLEX EPDM : 16 bars à 70 °C
• Température maximale manchons TEGUFLEX vapeur : 130 °C
• Pression maximale fourreau Téflon : 6 bars
• Température maximale manchons TEGUFLEX FKM : 150 °C
