Présentation

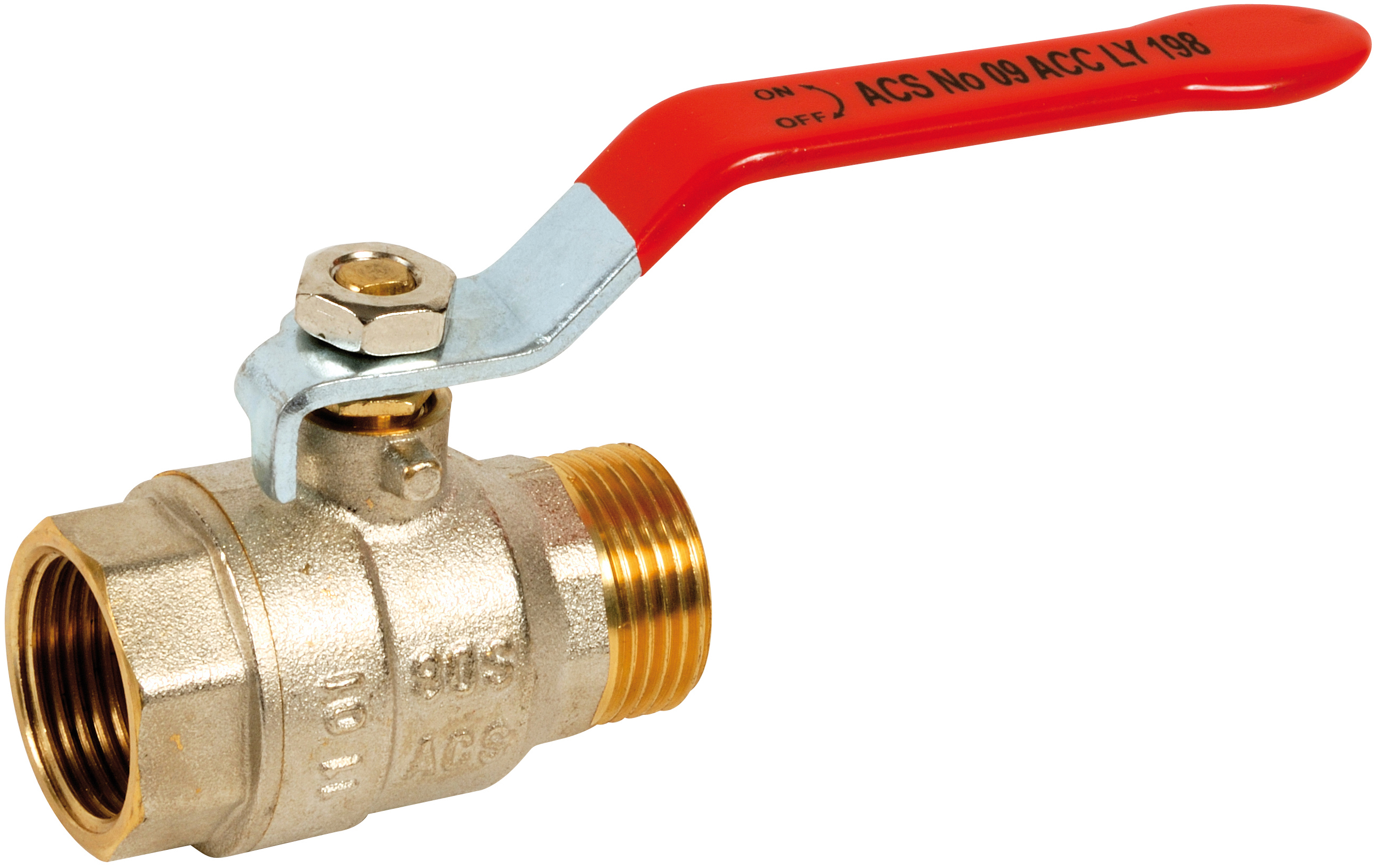

• La vanne à sphère Sferaco 581 est conçue pour l'isolement et la manœuvre des circuits de chauffage, de sanitaire et d'eau potable
• Elle est équipée d'un corps en laiton titré CW617N 4MS interne brossé et externe nickelé assurant une bonne tenue à la corrosion
• Ce modèle intègre une sphère en laiton titré CW614N chromée avec joints de sphère en PTFE pour garantir une étanchéité durable
• Sa conception à passage intégral limite les pertes de charge et optimise le débit dans les installations hydrauliques
• Le système de poignée acier plate rouge réversible avec trou de verrouillage permet une manœuvre sûre et une traçabilité facilitée
Applications
• Distribution d'eau potable dans les réseaux domestiques et tertiaires
• Régulation et isolement sur installations de chauffage et de climatisation
• Réseaux d'arrosage et d'irrigation en bâtiments résidentiels et agricoles
• Bouclage et sectionnement de circuits hydrauliques en chaufferies
• Équipements sanitaires nécessitant une vanne d'isolement compacte
Avantages
• Passage intégral limitant les pertes de charge et optimisant le débit
• Compatibilité avec des pressions de service jusqu'à 30 bar selon le diamètre nominal
• Plage de température de service de -10 °C à +120 °C pour de multiples applications
• Poignée acier plate rouge réversible avec possibilité de verrouillage par cadenas
• Traçabilité poignée et corps permettant un suivi aisé de la vanne dans l'installation
Conception
• Corps en laiton titré CW617N 4MS interne brossé et externe nickelé
• Sphère en laiton titré CW614N chromée avec portée plate large
• Joints de sphère en PTFE et presse-étoupe en PTFE assurant l'étanchéité
• Axe inéjectable conçu pour renforcer la sécurité de fonctionnement
• Raccordements mâle femelle avec différents diamètres nominaux disponibles
Caractéristiques techniques
• Pression de service max : 30 bar
• Pression de service réduite pour grands diamètres : 10 bar
• Température de service mini : -10 °C
• Température de service max : 120 °C
• Passage hydraulique DN 1/4 pouce : 8 mm
• Passage hydraulique DN 3/8 pouce : 10 mm
• Passage hydraulique DN 1/2 pouce : 14,5 mm
• Passage hydraulique DN 3/4 pouce : 19 mm
• Passage hydraulique DN 1 pouce : 24,5 mm
• Passage hydraulique DN 1 1/4 pouce : 31 mm
• Passage hydraulique DN 1 1/2 pouce : 39,5 mm
• Passage hydraulique DN 2 pouces : 49,5 mm
• Écartement DN 1/4 pouce : 45 mm
• Écartement DN 1/2 pouce : 52 mm
• Écartement DN 1 pouce : 68 mm
