Présentation

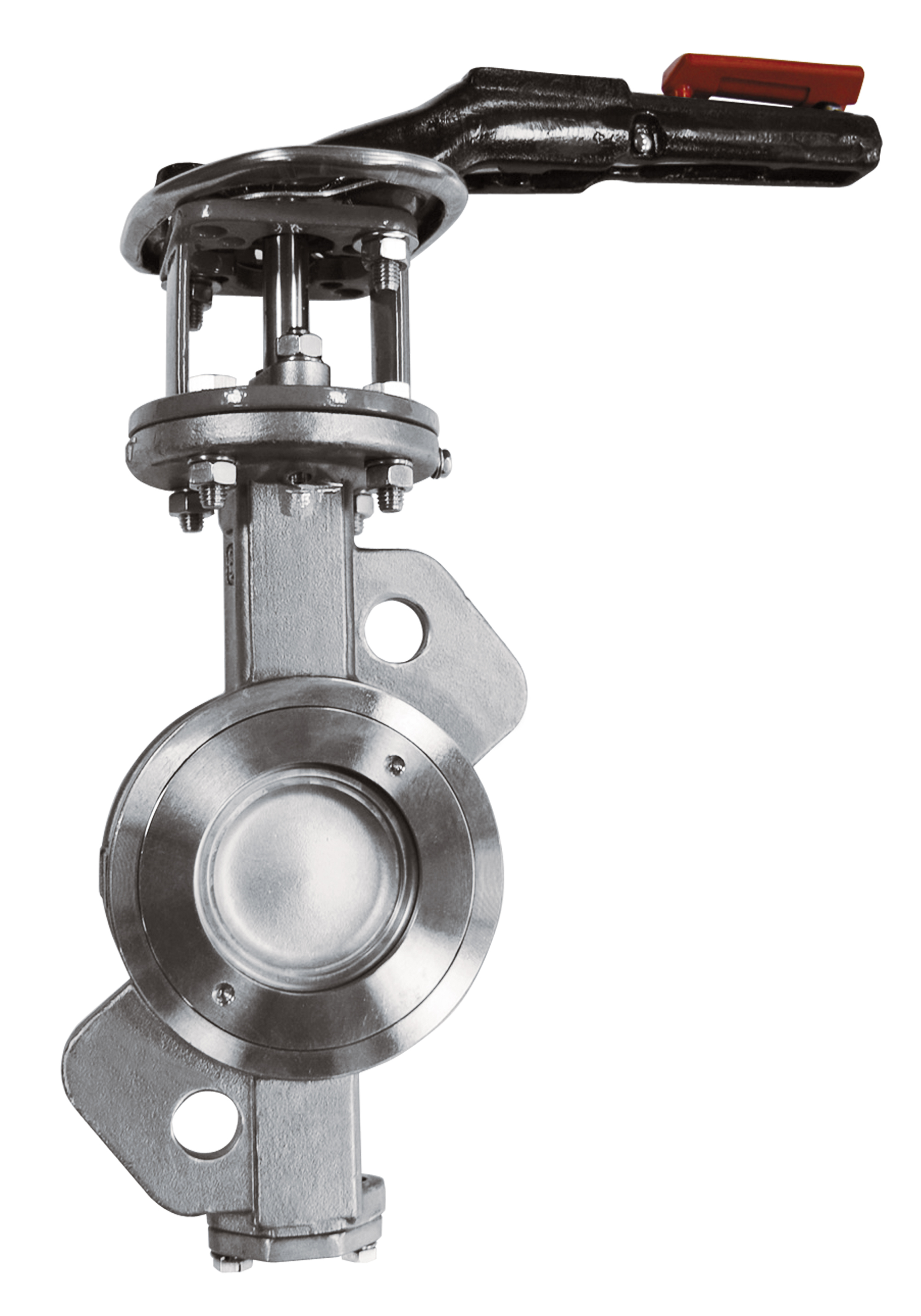

• Le robinet papillon Sferaco 1116 est conçu pour l'isolement et la régulation de réseaux de fluides industriels sous pression
• Il est équipé d'un corps en acier inoxydable ASTM A351 CF8M et d'un siège en PTFE chargé graphite pour une excellente tenue à la corrosion
• Ce modèle à double excentration offre une étanchéité de haut niveau conforme à la classe A de la norme ISO 5208
• Sa conception à oreilles de centrage permet un raccordement aisé entre brides class 150 PN20 de diamètre nominal 50 à 600 mm
• Le système est adapté aux applications de chauffage urbain, de géothermie, de froid industriel, de constructions navales et de chimie avec une pression de service jusqu'à 25 bars
Applications
• Réseaux de chauffage urbain avec pression de service jusqu'à 25 bars
• Installations de géothermie pour la distribution de fluides chauds ou froids
• Systèmes de froid industriel nécessitant un organe d'isolement robuste
• Circuits de procédés dans l'industrie chimique avec vapeur jusqu'à 10 bars
• Réseaux de fluides à bord de constructions navales en atmosphère ATEX zones 1 et 2
Avantages
• Double excentration assurant une faible usure du siège et une excellente étanchéité
• Construction en acier inoxydable ASTM A351 CF8M offrant une grande résistance à la corrosion
• Compatibilité avec les brides class 150 PN20 de diamètre nominal 50 à 600 mm pour une large plage d'utilisation
• Certification ATEX groupe II catégorie 2G/2D permettant une utilisation en zones 1 et 2
• Conformité à la directive 2014/68/UE catégorie de risque III garantissant un haut niveau de sécurité
Conception
• Corps en acier inoxydable ASTM A351 CF8M dimensionné pour une pression de service 20 bars en class 150
• Axe en acier inoxydable ASTM A564 630 assurant une grande résistance mécanique
• Disque papillon en acier inoxydable ASTM A351 CF8M adapté aux fluides corrosifs
• Siège en PTFE chargé graphite optimisé pour des températures de -29 °C à +210 °C
• Platine ISO 5211 permettant le montage d'un actionneur selon les standards industriels
Caractéristiques techniques
• Pression de service max : 20 bars
• Pression de service vapeur : 10 bars
• Pression de service nominale selon construction générique : 25 bars
• Plage de température du fluide : -29 °C à +210 °C
• Diamètre nominal : 50 à 600 mm
• Raccordement brides : class 150 PN20
• Norme d'écartement : ISO 5752 série 20
• Norme de test d'étanchéité : ISO 5208 classe A
• Norme de conception : API 609
• Catégorie ATEX : groupe II catégorie 2G/2D
• Zones ATEX d'utilisation : zones 1 et 2
• Nombre d'oreilles de centrage jusqu'à DN150 : 2 unités
• Nombre d'oreilles de centrage à partir de DN200 : 4 unités
