Présentation

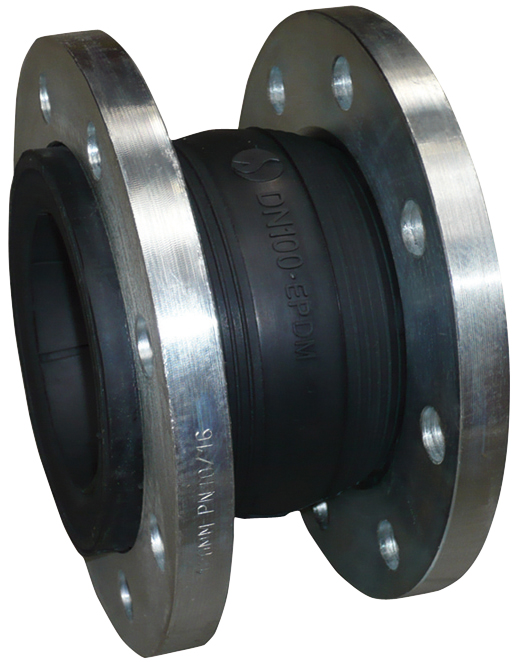

• Le manchon compensateur Sferaco 1502 EPDM PN16 est conçu pour l'absorption des mouvements dans les réseaux hydrauliques sous pression
• Il est équipé d'un soufflet en élastomère EPDM permettant de compenser les vibrations, les bruits et les dilatations des tuyauteries
• Ce modèle fonctionne sur une pression de service de 16 bars avec un raccordement par brides normalisées PN16
• Sa conception en brides tournantes en acier avec zingage électrolytique facilite l'alignement et le montage sur les installations existantes
• Le système est adapté aux réseaux d'adduction et de distribution d'eau ainsi qu'aux circuits de chauffage et de génie climatique
Applications
• Réseaux d'adduction et de distribution d'eau dans les installations de bâtiment
• Compensation des dilatations sur les circuits de chauffage et de génie climatique
• Réduction des vibrations et des bruits dans les tuyauteries de réseaux hydrauliques
Avantages
• Absorption efficace des vibrations et des bruits pour protéger les équipements en aval
• Brides tournantes permettant un montage aisé et un alignement précis des tuyauteries
• Fonctionnement jusqu'à 16 bars adapté aux réseaux d'eau et de chauffage à moyenne pression
Conception
• Soufflet en élastomère EPDM simple onde pour une grande flexibilité axiale et latérale
• Brides tournantes en acier avec zingage électrolytique assurant une bonne résistance à la corrosion
• Armature renforcée par toiles en nylon et câble en acier trempé pour supporter la pression de service
Caractéristiques techniques
• Pression de service : 16 bars
• Pression nominale : 16 bars
• Plage de température de service : -10 °C à 100 °C
• Diamètre nominal disponible : 200 à 300 mm
• Longueur de montage : 205 à 260 mm
• Code version DN200 : 1502200
• Code version DN250 : 1502250
• Code version DN300 : 1502300
• Diamètre nominal DN200 : 200 mm
• Diamètre nominal DN250 : 250 mm
• Diamètre nominal DN300 : 300 mm
• Longueur DN200 : 205 mm
• Longueur DN250 : 240 mm
• Longueur DN300 : 260 mm
