Présentation

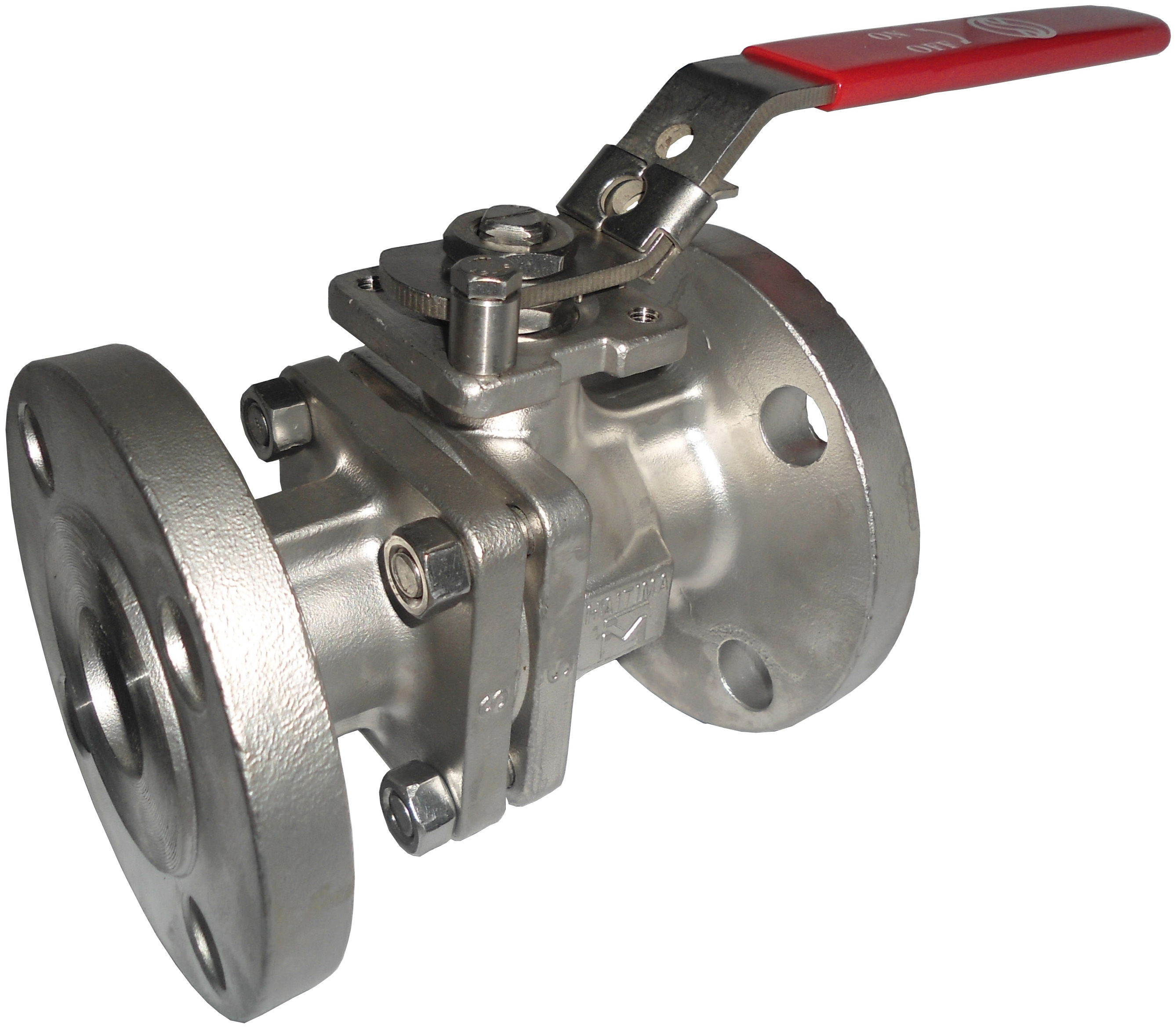

• vanne à sphère Sferaco 763 est conçue pour l'isolement et la régulation de fluides dans des installations industrielles exigeantes
• Elle est adaptée aux produits chimiques, aux procédés pétrochimiques ainsi qu'aux réseaux hydrauliques et de chauffage
• Ce modèle en acier inoxydable avec passage intégral assure une faible perte de charge et une excellente étanchéité
• Sa conception conforme aux normes API 607 et API 598 garantit un haut niveau de sécurité feu et de fiabilité
• Le système intègre une platine ISO 5211 pour l'automatisation et une poignée cadenassable pour la sécurisation des manoeuvres
Applications
• Isolation de lignes sur installations de produits chimiques en industrie
• Réseaux d'hydrocarbures et d'eaux industrielles en pétrochimie
• Circuits hydrauliques de chauffage et de distribution d'eau
• Réseaux de vapeur jusqu'à 11 bars dans les process industriels
• Distribution d'air et d'eau dans les installations tertiaires ou industrielles
Avantages
• Passage intégral limitant les pertes de charge et optimisant le débit du fluide
• Sécurité feu certifiée selon API 607 avec double système antistatique pour une utilisation sécurisée en atmosphère à risque
• Plage de température de service étendue de -20 °C à +200 °C pour une grande polyvalence d'exploitation
• Poignée cadenassable permettant de verrouiller la position de la vanne pour éviter les manoeuvres intempestives
• Compatibilité avec actionneur grâce à la platine ISO 5211 facilitant l'automatisation de la vanne
Conception
• Corps et sphère en inox ASTM A351 CF8M ou en inox ASTM A182 F316 selon les diamètres nominaux
• Sièges en PTFE chargé verre, ou en PTFE pur pour la version 763L, assurant une excellente étanchéité
• Presse-étoupe en graphite et PTFE chargé carbone pour la tenue à la température et à la pression
• Axe inéjectable en inox ASTM A276 316 pour éviter l'éjection sous pression
• Raccordement à brides PN16 ou PN40 suivant les versions, avec écartement conforme à la norme EN 558
Caractéristiques techniques
• Pression de service vapeur : 11 bars
• Plage de température de service : -20 à +200 °C
• Diamètre nominal disponible : 15 à 200 mm
• Pression de service PS version PN40 : 40 bars
• Pression de service PS versions PN16 : 16 bars
• Passage sphère du DN15 : 15 mm
• Passage sphère du DN100 : 98 mm
• Passage sphère du DN150 : 150 mm
• Écartement version 762 DN15 : 115 mm
• Écartement version 762 DN200 : 400 mm
• Écartement version 763L DN15 : 130 mm
• Écartement version 763L DN100 : 350 mm
• Écartement version 778 DN15 : 108 mm
• Écartement version 778 DN100 : 229 mm
• Catégorie de risque directive 2014/68/UE : 3
