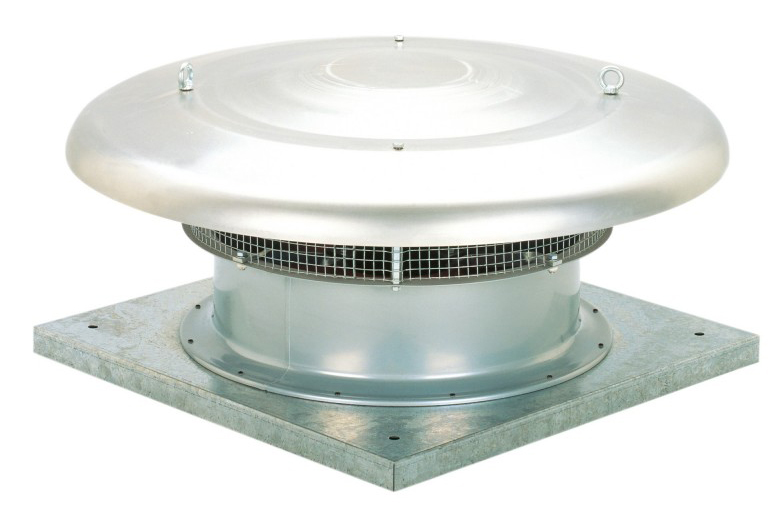

Tourelle hélicoïde pour environnement ATEX
Vim HCTT Exd - Exe - Extc

Présentation
• Le ventilateur ATEX Vim HCTT tourelle hélicoïde assure l'extraction et l'insufflation d'air en atmosphère explosive avec des débits élevés et une ventilation industrielle fiable
• Conçu pour les zones ATEX gaz et poussières, le ventilateur Vim HCTT garantit la conformité ATEX et une sécurité augmentée pour la ventilation des locaux dangereux

Applications
• Extraction d'air et ventilation de locaux industriels en atmosphère explosive (zones Gaz et poussières)
• Insufflation d'air pour ventilation contrôlée des ateliers et toitures
• Ventilation de locaux contenant composés explosifs ou poussières non conductrices
• Utilisation en toitures et pour renouvellement d'air avec exigences ATEX

Avantages
• Conformité ATEX pour Gaz et Poussières assurant sécurité en atmosphère explosive
• Large gamme de diamètres et de débits pour s'adapter à de nombreuses puissances de ventilation
• Construction anti-étincelles (virole/hélice/support) pour minimiser les risques d'inflammation
• Facilité d'installation et motorisations adaptées (Exd / Exe / Extc) disponibles

Conception
• Virole avec anneaux en aluminium, embase et grillage anti-volatile en acier galvanisé
• Calotte à jet horizontal en tôle d'aluminium repoussée pour direction de souffle optimisée
• Hélice thermoplastique renforcée fibre de verre (tailles 315-400) et moyeu aluminium avec pales plastiques (tailles supérieures)
• Ensemble virole/hélice/support moteur formant un dispositif anti-étincelles

Caractéristiques techniques
• ATEX Gaz Exd : II 2G Exd IIB T4 Gb
• ATEX Gaz Exe : II 2G Exe II T3 Gb
• ATEX Poussières Extc : II3D Extc IIIB T125 °C Dc (poussières non conductrices)
• Tailles (diamètres) : 315 / 355 / 400 / 450 / 500 / 560 / 630 / 710 / 800 / 900 / 1000 mm
• Débits extraction : de 800 à 38000 m3/h (selon modèle) ; insufflation : de 2400 à 45000 m3/h (selon modèle)
• Exd spécifiquement (800/900/1000 mm) : débits extraction 6000 à 38000 m3/h, insufflation 4000 à 45000 m3/h
• Température de fonctionnement : -20 °C à +40 °C jusqu'à la taille 710 ; jusqu'à +55 °C pour tailles 800 à 1000
• Motorisation : 1 vitesse triphasé 400 V, 50 Hz ; IP 65 ou IP 55 selon taille ; classes thermiques F ou B selon modèle
• Options moteur : Exd IIB T5, IIB(H) T4 Exd IICT4, Extc IIIC T125 °C IP65 pour poussières conductrices
• Variation de vitesse : possible par variateur pour moteurs Exd ou Extc avec sondes de température PTC recommandées
