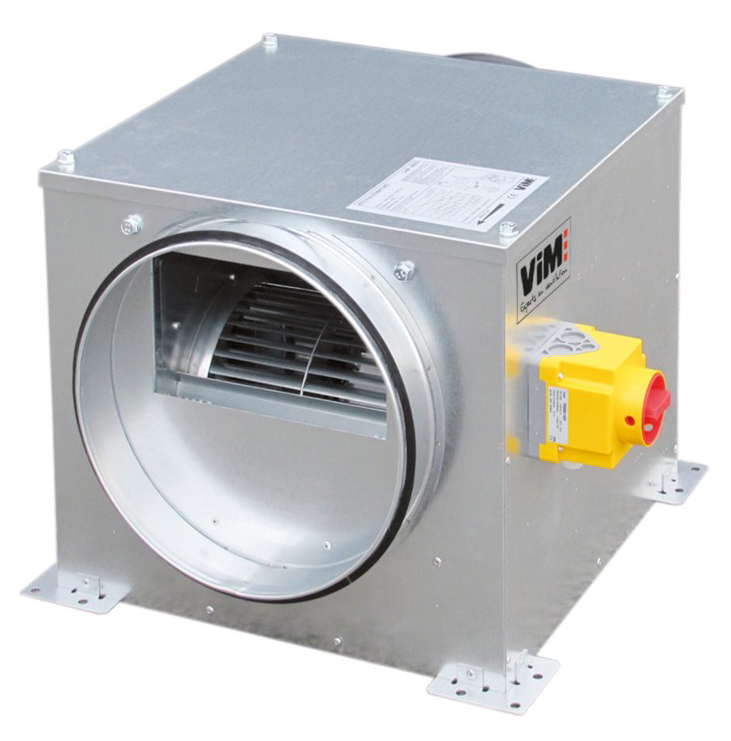

Caisson d'extraction et d'insufflation avec moteur IP55
Vim KSTD IP

Présentation

• Le caisson de ventilation Vim KSTD IP est conçu pour l'extraction ou l'insufflation d'air dans les cuisines professionnelles et laveries, avec moteur IP55 pour un fonctionnement fiable en ambiance humide ou chargée
• Équipée de moteurs asynchrones monophasés 230 V 50 Hz, l'unité offre un contrôle efficace du débit d'air et de la pression, avec des performances adaptées aux réseaux de ventilation de locaux techniques
• Ce modèle permet un pompage aéraulique performant pour l'aspiration et le refoulement d'air vicié, tout en maintenant une bonne étanchéité du caisson et un niveau sonore maîtrisé grâce à la version double peau
• Sa conception en tôle galvanisée avec fond étanche, filtre métallique et piquages circulaires avec joint garantit une hydraulique d'air optimisée et un contrôle facilité de l'installation
• Le système se décline en 4 tailles avec versions nues ou isolées, ce qui le rend idéal pour les installations en faux plafond, combles ou terrasse nécessitant un débit d'air de 400-5000 m3/h et une pression de 50-400 Pa

Applications

• Extraction d'air vicié et humide dans les cuisines professionnelles et laveries
• Insufflation ou renouvellement d'air dans les locaux techniques et locaux de service
• Installation en faux plafond pour les réseaux de ventilation discrets
• Montage en combles ou en terrasse pour centrales de traitement d'air déportées
• Ventilation de systèmes nécessitant un contrôle précis de la pression et du débit d'air

Avantages

• Réduction de consommation énergétique grâce au choix de moteurs asynchrones monophasés 4 ou 6 pôles adaptés aux besoins réels de débit et pression
• Maintenance simplifiée avec accès direct au filtre par le couvercle et purge d'évacuation des condensats et eaux de nettoyage
• Construction robuste en tôle galvanisée et caisson étanche pour une meilleure durabilité en environnement humide ou gras
• Fiabilité accrue grâce au moteur IP55 à protection thermique incorporée et à la possibilité d'ajouter disjoncteur, variateur de tension et pack de régulation PR
• Confort acoustique amélioré via la version DB double peau avec isolation renforcée 50 mm en laine de roche à classement feu M0

Conception

• Caisson en tôle galvanisée avec fond étanche pour éviter les coulures et protéger l'environnement immédiat
• Filtre à tricot métallique accessible par le couvercle pour une rétention efficace des particules en suspension
• Purge d'évacuation des condensats et des eaux de nettoyage intégrée au fond du caisson
• Piquages de raccordement circulaires en ligne avec joint de type VÉLODUCT pour une excellente étanchéité aéraulique
• Ventilateur double ouïe avec moteur intégré assurant un refoulement d'air régulier et une bonne pression disponible
• Interrupteur de proximité INTZ cadenassable avec renvoi de position, monté et câblé pour un contrôle et une sécurité renforcés
• Version DB à double peau avec isolation acoustique et thermique en laine de roche 50 mm répondant aux exigences feu EN 13501-1

Caractéristiques techniques

• Type : caisson d'extraction ou d'insufflation aéraulique
• HMT : non applicable m
• Débit : 400-5000 m3/h
• Puissance : 0,15-0,55 kW
• Protection : IP55
• Température max : non précisée C
• Étanchéité : caisson étanche avec purge des condensats et joints de piquages
• Matériaux : tôle galvanisée, isolation laine de roche 50 mm sur version DB
• Alimentation : 230 V monophasé 50 Hz
• Moteur : asynchrone monophasé 1 vitesse 4 ou 6 pôles avec protection thermique à réarmement manuel
• Tailles disponibles : 16, 35, 38, 50
• Versions : NU (nu) ou DB (double peau isolée)
• Installation : montage horizontal en faux plafond, combles ou terrasse
• Débit max : 5000 m3/h
