Présentation

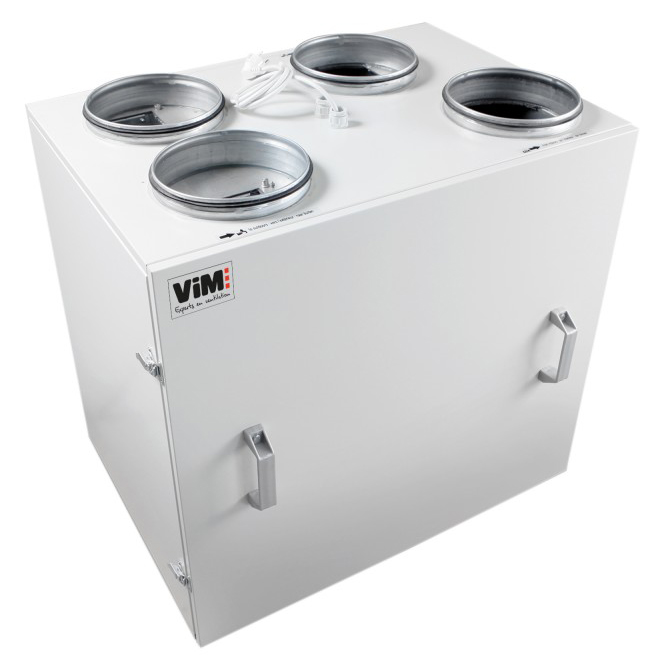

• La pompe Vim CAD HR MURAL PX FW 450 T est une centrale de traitement d air double flux avec échangeur à contre-courant pour la ventilation des locaux tertiaires jusqu à 450 m3/h
• Équipée d un moteur ECM basse consommation et d une régulation TAC5 prête à brancher, elle optimise en continu le pompage d air, le débit et la pression pour un fonctionnement économe
• Ce modèle récupère efficacement l énergie grâce à un échangeur air air en aluminium à haut rendement, garantissant une excellente hydraulique d air et un contrôle précis de la température
• Sa conception en caisson double peau isolé en laine de roche centrale assure une bonne étanchéité, limite les pertes thermiques et améliore l acoustique du système de ventilation
• Les composants de régulation et de sécurité intégrés, associés aux sondes de température et aux protections antigel, rendent cette solution adaptée aux installations exigeantes en termes de contrôle et de fiabilité
Applications
• Introduction et extraction d air avec récupération d énergie dans les bâtiments tertiaires
• Ventilation d installations intérieures nécessitant un débit d air jusqu à 450 m3/h
• Renouvellement d air contrôlé dans les bureaux, salles de réunion et locaux recevant du public
• Intégration dans des systèmes de gestion technique centralisée via Modbus, KNX, BACnet ou Ethernet
• Utilisation dans des installations verticales avec raccordement d air par le dessus
Avantages
• Réduction de consommation énergétique grâce au moteur ECM basse consommation et à la récupération d énergie jusqu à 92 pour cent
• Maintenance simplifiée avec accès aux filtres et à l échangeur par la face principale via un panneau amovible
• Construction robuste en caisson double peau isolé laine de roche pour limiter les pertes thermiques et améliorer l isolation acoustique
• Compatibilité universelle via de nombreux protocoles de communication comme Modbus, KNX, BACnet, Ethernet et Wifi pour intégration en GTC
• Fiabilité accrue grâce à la protection antigel, aux sondes de température multiples et aux fonctions d alarme et de contrôle intégrées
Conception
• Caisson à structure autoportante avec panneaux double peau de 15 mm isolés en laine de roche Euroclass A1
• Finition extérieure en acier prépeint polyester thermoréticulable siliconé et intérieur en acier galvanisé pour une bonne résistance mécanique
• Ventilateur simple ouïe à action entraîné par moteur ECM à courant continu monophasé 230 V avec protection thermique électronique
• Échangeur air air à contre-courant en aluminium pour une efficacité thermique jusqu à 92 pour cent et une température d utilisation jusqu à 80 C
• By pass 50 pour cent intégré avec gestion automatique via sondes et régulation pour le free cooling et la protection antigel
Caractéristiques techniques
• Type : Centrale de traitement d air double flux murale verticale
• Débit : jusqu à 450 m3/h
• Puissance : 500 W totale extraction plus pulsion
• Type de moteur : ECM à commutation électronique monophasé 230 V 50 Hz
• Protection : IP44 moteur ventilateur
• Classe thermique moteur : classe B
• Température max : 80 C en fonctionnement de l échangeur air air
• Efficacité thermique : jusqu à 92 pour cent
• Isolation : panneaux double peau 15 mm laine de roche Euroclass A1
• Étanchéité : caisson métallique avec bac de récupération des condensats et purge 20 mm
• Régulation : TAC5 DM avec modes débit constant CA, variable LS et pression constante CPs
• Communication : Modbus RTU, Modbus TCP IP, KNX, Wifi, Ethernet, BACnet via passerelle
• Filtres : G4 à l extraction et à l introduction avec possibilité F7 ePM1 60 pour cent en option
• Alimentation électrique : 230 V 50 Hz monophasé avec intensité totale 2,9 A et protection 8 A
• HMT max : N A
• Débit max : 450 m3/h
