Présentation

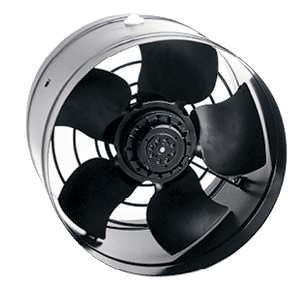

• La pompe Vim TRB-TREB est un ventilateur circulaire en ligne pour montage mural ou encastré, destiné au renouvellement d'air dans les locaux tertiaires et industriels
• Équipée d'un ventilateur hélicoïde en accouplement direct avec un moteur à rotor extérieur, l'unité offre un pompage d'air efficace avec un débit jusqu'à 3070 m3/h
• Ce modèle fonctionne en simple extraction ou sur réseau à faibles pertes de charge, assurant une excellente aspiration et un refoulement maîtrisé pour le contrôle de la ventilation
• Sa conception compacte avec virole en acier peint noir permet une intégration facile dans la paroi, aussi bien en montage apparent TRB qu'en version encastrée TREB
• Le système de motorisation monophasé 230 V 50 Hz avec protection thermique intégrée garantit une hydraulique d'air stable, une bonne étanchéité du circuit et une pression disponible adaptée aux besoins courants de ventilation
Applications
• Renouvellement d'air ambiant dans les locaux tertiaires via réseaux de conduits à faibles pertes de charge
• Ventilation générale de locaux industriels par simple extraction en traversée murale
• Extraction d'air vicié dans ateliers, réserves, parkings couverts ou locaux techniques
• Ventilation de petites centrales de traitement d'air avec débits de 380-3070 m3/h
• Mise en surpression ou décompression de volumes fermés avec contrôle du débit d'air
Avantages
• Réduction de la complexité d'installation grâce au choix entre montage mural TRB et version encastrée TREB
• Construction robuste avec virole en acier peint polyester noir pour une longue durée de vie en environnement tertiaire ou industriel
• Fiabilité accrue grâce au moteur à rotor extérieur IP44 classe F avec protection thermique à réarmement automatique
• Maintenance simplifiée avec accès direct au moteur et à l'hélice en montage mural sur pied support
• Adaptation aisée aux besoins de débit grâce aux versions 2 ou 4 pôles couvrant une large plage de 380 à 3070 m3/h
Conception
• Virole en acier protégée par peinture polyester noire pour résistance aux chocs et à la corrosion
• Ventilateur hélicoïde en accouplement direct avec le moteur pour un rendement de pompage d'air optimisé
• Moteur à rotor extérieur monophasé 230 V 50 Hz, IP44, classe F avec protection thermique intégrée à réarmement automatique
• Version murale TRB avec sens de l'air B, hélice côté extérieur et boîte à bornes déportée sur pied support
• Version encastrée TREB avec sens de l'air A, moteur côté intérieur et passe-câbles intégrés dans la virole
• Accessoires compatibles incluant grilles intérieures GRI et volets de surpression PER-W ou PER-CR pour contrôle du flux et étanchéité au repos
Caractéristiques techniques
• Type : Ventilateur circulaire en ligne mural ou encastrable
• Alimentation : 230 V monophasé 50 Hz
• Vitesse de rotation : 1380-2775 tr/min selon version 2 ou 4 pôles
• Débit : 380-3070 m3/h selon diamètre et pôle
• Puissance : 35-125 W selon modèle
• Protection : IP44, classe F
• Température max : N/A
• Étanchéité : Circuit d'air contrôlé avec versions murale TRB ou encastrée TREB et accessoires de surpression
• Matériaux : Virole en acier peint polyester noir, volets de surpression aluminium ou thermoplastique selon version, grilles intérieures acier
• Dimensions : Diamètres de 200-350 mm pour les versions TRB et TREB
• Montage mural : Modèles TRB-200, TRB-250, TRB-300, TRB-350 sur paroi horizontale ou verticale avec pied support
• Montage encastré : Modèles TREB-200, TREB-250, TREB-300, TREB-350 dans l'épaisseur de la paroi
• Accessoires grilles : GRI-200 à GRI-450 avec sections efficaces de 0,022-0,121 m2 et débits 100-1300 m3/h
• Accessoires volets : PER-200W, PER-250W, PER-355W avec diamètres 205-360 mm
• HMT max : N/A
• Débit max : 3070 m3/h
