Présentation

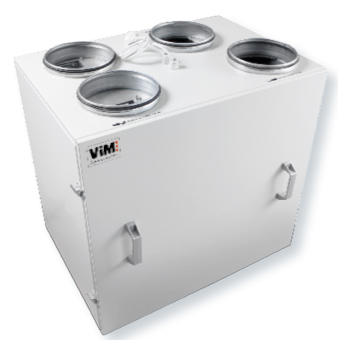

• La pompe Vim CAD HR Mural UP 450 est une centrale de traitement d air double flux à échangeur à contre-courant, conçue pour la ventilation et la récupération d énergie jusqu à 450 m3/h dans les locaux tertiaires
• Équipée d un moteur ECM basse consommation et d une régulation TACS DM, elle permet un contrôle précis des débits, de la pression et du fonctionnement aéraulique du système
• Ce modèle centrale assure l introduction et l extraction d air avec récupération de chaleur, tout en optimisant le pompage d air, l aspiration et le refoulement grâce à une hydraulique interne étudiée pour limiter les pertes de charge
• Sa conception murale verticale avec raccordements par le dessus facilite l intégration dans les installations intérieures et garantit une excellente étanchéité et un contrôle fiable du circuit d air
• Le système intègre un by-pass 50 pour le free cooling, des sondes de température et des filtres G4 facilement accessibles pour une maintenance simplifiée et des performances durables
Applications
• Introduction et extraction d air avec récupération d énergie dans les bâtiments tertiaires
• Ventilation monozone avec débit variable piloté par sonde CO2, température ou hygrométrie
• Installations nécessitant la maîtrise d un ou plusieurs débits constants pour le renouvellement d air contrôlé
• Ventilation multizone à pression constante avec modulation des débits terminaux
• Renouvellement d air dans les locaux intérieurs avec montage mural vertical et raccordement par le dessus
Avantages
• Réduction de consommation énergétique grâce à l échangeur air/air à contre-courant haut rendement et au moteur ECM
• Fiabilité accrue grâce à la régulation TACS DM offrant plusieurs modes de contrôle des débits et de la pression
• Maintenance simplifiée avec accès frontal aux filtres G4 et à l échangeur via un panneau amovible
• Confort renforcé par la récupération de chaleur en hiver et la fonction free cooling avec by-pass 50 en été
• Polyvalence d utilisation avec large compatibilité de communication Modbus RTU, Modbus TCP/IP et KNX
Conception
• Caisson à structure autoportante avec panneaux double peau de 15 mm isolés en laine de roche Euroclass A1
• Finition extérieure en acier prépeint polyester thermoréticulable siliconé et intérieur en acier galvanisé pour une bonne durabilité
• Ventilateur simple ouie à action pour un refoulement d air efficace et un débit adapté aux applications tertiaires
• Échangeur air/air à contre-courant en aluminium avec efficacité thermique jusqu à 92 pour une récupération d énergie optimale
• By-pass 50 integre, bac de récupération des condensats avec purge 20 mm et accès frontal aux composants pour faciliter le contrôle du système
Caractéristiques techniques
• Type : Centrale double flux murale haut rendement à contre-courant
• HMT : N/A
• Débit : Jusqu à 450 m3/h
• Puissance : 500 W totale extraction plus pulsion
• Protection : IP44 moteur, commande déportée IP20
• Température max : 80 C air sur échangeur
• Étanchéité : Caisson double peau isolé laine de roche
• Matériaux : Acier prépeint extérieur, acier galvanisé intérieur, échangeur aluminium
• Alimentation : 230 V monophasé 50 Hz
• Moteur : Moteur ECM à courant continu basse consommation
• Régulation : TACS DM, modes débit constant, variable et pression constante
• Filtration : Filtres G4 à l introduction et à l extraction d air
• By-pass : By-pass 50 pour free cooling et protection antigel optimisée
• Poids : 76 kg
• HMT max : N/A
• Débit max : 450 m3/h
