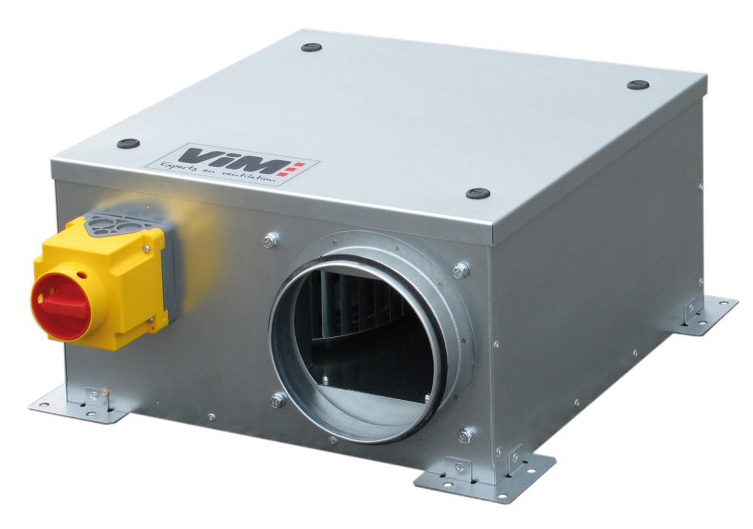

Caisson de ventilation double flux à moteur ECM
Vim KMDT ECOWATT

Présentation
• Le caisson de ventilation Vim KMDT ECOWATT produit assure le pompage d’air pour l’extraction ou l’insufflation jusqu’à 1800 m3/h avec entraînement direct à moteur ECM basse consommation
• Équipée d’un potentiomètre intégré et d’un moteur à vitesse variable, l’unité permet un contrôle précis du débit et de la pression dans les réseaux aérauliques
• Ce modèle se décline en version nue ou isolée acoustiquement, afin d’optimiser l’aspiration et le refoulement d’air dans les installations en faux plafond, combles ou terrasses
• Sa conception compacte avec caisson en ligne facilite l’intégration dans tout système de ventilation, même lorsque l’encombrement est réduit
• Les composants moteur et système hydraulique d’air sont étudiés pour garantir une excellente étanchéité et une régulation performante des pressions et du débit

Applications
• Introduction ou extraction d’air dans les réseaux de ventilation collective ou tertiaire
• Installation en faux plafond pour le traitement d’air dans les locaux commerciaux et bureaux
• Montage en combles pour l’extraction d’air vicié dans les bâtiments résidentiels collectifs
• Pose en terrasse pour systèmes de ventilation centralisés nécessitant contrôle de pression et débit constant
• Utilisation dans les installations à débit variable type VAV ou CAV avec régulation électronique intégrée

Avantages
• Réduction de consommation énergétique grâce au moteur ECM à très haut rendement régulable
• Fiabilité accrue grâce à l’entraînement direct sans courroie et à la protection thermique électronique
• Confort acoustique amélioré avec versions isolées 25 mm ou 50 mm et caisson étanche
• Flexibilité d’installation grâce aux 6 tailles disponibles et au montage horizontal ou vertical
• Compatibilité renforcée via potentiomètre intégré et options de régulation RMED ou RMEC pour contrôle avancé du système

Conception
• Caisson en tôle d’acier galvanisé Z275 avec 4 pattes de fixation pour montage aisé
• Ventilateur simple à action monté en entraînement direct pour rendement optimisé
• Couvercle démontable par 2 ou 4 verrous quart de tour facilitant l’accès pour maintenance
• Piquages de raccordement avec joint d’étanchéité classe D pour limiter les fuites d’air
• Isolation acoustique en laine de verre 25 mm sur 4 faces pour les versions IS
• Isolation renforcée en laine de roche 50 mm, 6 faces, avec voile haute vitesse pour les versions DB
• Motorisation ECM monophasée 230 V, protection IP44 standard et variantes IP20 ou IP55 selon tailles
• Interrupteur de proximité INTZ cadenassable et option dépressostat BDEZ pour contrôle du réseau aéraulique

Caractéristiques techniques
• Type : caisson de ventilation d’extraction ou d’insufflation à entraînement direct
• Gamme de tailles : 03 - 06 - 10 - 12 - 14 - 18
• Alimentation : monophasée 230 V 50-60 Hz
• Moteur : ECM courant continu très haut rendement régulable
• Puissance absorbée max taille 03 : 44 W
• Puissance absorbée max taille 06 : 100 W
• Puissance absorbée max taille 10 : 180 W
• Puissance absorbée max taille 12 : 247 W
• Puissance absorbée max taille 14 : 460 W
• Puissance absorbée max taille 18 : 500 W
• Intensité max : 0,35 - 2,2 A selon taille
• Protection moteur standard : IP44, classe B
• Protection moteur taille 03 : IP20
• Protection moteur tailles 14 et 18 : IP55, classe F
• Température air mini : -20 C
• Température air maxi : 40 C
• Isolation acoustique : 25 mm laine de verre versions IS, 50 mm laine de roche versions DB
• Pression disponible : jusqu’à 240 Pa
• Débit d’air : 50 - 1800 m3/h
