Présentation

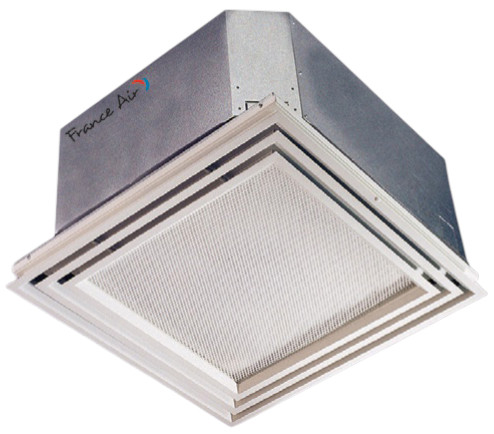

• La cassette à eau glacée France Air ELVIRA DÉCO est conçue pour le rafraîchissement et le chauffage des locaux tertiaires via un réseau d'eau glacée
• Équipée d'un ventilateur centrifuge à réaction et d'un moteur multi-vitesses, elle assure une diffusion d'air homogène dans 4 directions
• Ce modèle est disponible en versions 2 tubes, 2 tubes plus 2 fils ou 4 tubes afin de s'adapter aux différentes configurations hydrauliques
• Sa conception compacte permet une intégration dans les plafonds modulaires 600 x 600 mm avec une grille affleurante esthétique
• Le système peut recevoir en option une régulation intégrée avec communication Modbus et un kit vanne monté d'usine
Applications
• Climatisation de bureaux en immeubles tertiaires avec plafonds suspendus
• Traitement d'air dans les hôtels, résidences de tourisme et espaces d'accueil
• Rafraîchissement et chauffage de locaux commerciaux et centres commerciaux
• Conditionnement d'air dans les salles de réunion et open spaces
• Installation dans les bâtiments de services nécessitant un confort thermique modulable
Avantages
• Niveau sonore réduit avec une puissance acoustique à partir de 33 dBA et une pression sonore à partir de 24 dBA
• Format spécialement adapté aux dalles de faux plafond 595 x 595 mm pour une intégration discrète
• Diffusion d'air optimisée de type linéaire DAP 195 en 4 directions pour un confort homogène
• Possibilité de fonctionnement maître esclave jusqu'à 20 unités avec communication Modbus RS 485 en version régulée
• Option de kit vanne monté d'usine permettant de simplifier et de fiabiliser l'installation hydraulique
Conception
• Châssis en tôle d'acier galvanisé avec isolation thermique intérieure de 10 mm et barrière anti-condensation extérieure
• Batterie à eau glacée en tubes cuivre et ailettes aluminium dimensionnée pour des puissances froid sensibles jusqu'à 8,3 kW
• Bac à condensats principal et auxiliaire en ABS de classe de réaction au feu B1 selon la norme DIN 4102
• Ventilateur centrifuge à réaction équilibré statiquement et dynamiquement avec entraînement direct par moteur multi-vitesses
• Grille de soufflage et de reprise en acier RAL 9003 avec diffusion 4 directions et pivot d'accès'au filtre G2
Caractéristiques techniques
• Plage de puissance froid sensible : 0,99 à 8,08 kW
• Plage de puissance froid totale : 1,25 à 10,93 kW
• Plage de puissance chaud en mode 2 tubes : 1,38 à 11,72 kW
• Débit d'air par cassette : 310 à 1820 m3/h
• Pression sur eau en rafraîchissement : 4,5 à 35,6 kPa
• Pression sur eau en chauffage : 2,8 à 33,8 kPa
• Contenance d'eau batterie 2 tubes : 0,8 à 4 l
• Contenance d'eau batterie froid 4 tubes : 1 à 3 l
• Contenance d'eau batterie chaud 4 tubes : 0,6 à 1,4 l
• Dimensions version compacte : 575 x 575 x 275 mm
• Dimensions grande version : 820 x 820 x 303 mm
• Niveau de puissance sonore : 33 à 59 dBA
• Niveau de pression sonore : 24 à 50 dBA
• Puissance absorbée moteur : 25 à 170 W
• Intensité absorbée moteur : 0,11 à 0,74 A
• Puissance consommée pompe de condensats : 8 W
• Pression maximum circuit d'eau : 10 bars
• Température d'entrée d'eau : 5 à 80 °C
• Température d'air ambiant en service : 6 à 40 °C
• Tension d'alimentation : 230 V 50 Hz
