Présentation

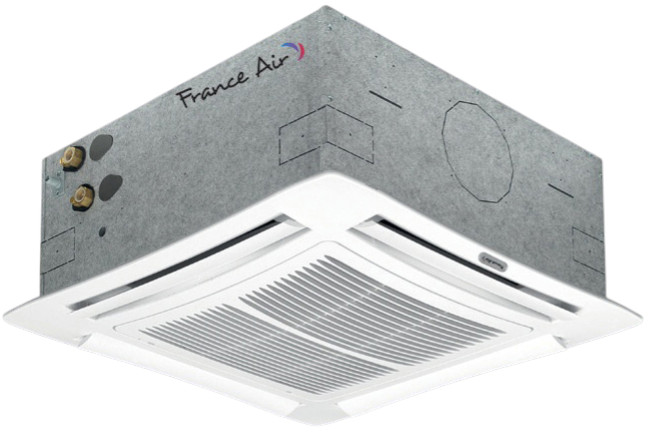

• La cassette de traitement d'air France Air ISÉA ECM est conçue pour le chauffage et le rafraîchissement des locaux par eau glacée et eau chaude
• Équipée d'un moteur électronique basse consommation, elle adapte automatiquement le débit d'air aux besoins réels des pièces
• Ce modèle est disponible en versions 2 tubes, 2 tubes plus 2 fils et 4 tubes afin de répondre à différents schémas hydrauliques
• Sa conception en cassette 4 directions avec effet Coanda assure une diffusion homogène de l'air et un excellent confort thermique
• Le système peut intégrer une régulation embarquée, une communication Modbus et une pompe d'évacuation des condensats de 8 W
Applications
• Traitement d'air et climatisation dans les bâtiments tertiaires et bureaux
• Chauffage et rafraîchissement des chambres d'hôtels et résidences de tourisme
• Conditionnement d'air dans les commerces, salles de réunion et espaces d'accueil
• Ventilation et maintien du confort thermique dans les établissements de santé et maisons de retraite
• Intégration dans les faux-plafonds pour les projets neufs ou de rénovation en génie climatique
Avantages
• Réduction de la consommation énergétique jusqu'à 75 % grâce au moteur électronique basse consommation
• Débit d'air ajustable au besoin réel pour optimiser le confort et limiter les nuisances sonores
• Régulation embarquée disponible avec fonctions maître-esclave et communication Modbus pour gestion technique centralisée
• Diffuseur d'air 4 directions avec effet Coanda permettant une répartition uniforme de l'air dans la pièce
• Kit vanne monté d'usine en option pour simplifier l'installation hydraulique et fiabiliser la régulation
Conception
• Cassette à eau glacée 4 directions intégrant un moteur électronique à courant continu basse consommation
• Gamme de 7 tailles avec dimensions de cassette 575 x 575 mm, 820 x 820 mm et 869 x 869 mm pour s'intégrer dans les faux-plafonds standards
• Versions hydrauliques en 2 tubes, 2 tubes plus 2 fils et 4 tubes avec batteries eau froide et eau chaude dédiées
• Limites de fonctionnement du circuit d'eau avec pression maximale 10 bars et température d'entrée de 5 à 80 °C
• Alimentation électrique monophasée 230 V 50 Hz avec puissance absorbée moteur de 5 à 183 W suivant les modèles et vitesses
Caractéristiques techniques
• Puissance froid sensible max : 11,4 kW
• Puissance chaud max Iséa ECM 82 : 16,40 kW
• Débit d'eau froid max Iséa ECM 82 : 1841 l/h
• Pression d'eau circuit : 10 bars
• Contenance eau batterie froide max : 4,6 l
• Contenance eau batterie chaude max : 1,4 l
• Dimensions cassette petite taille : 575 x 575 x 275 mm
• Dimensions cassette moyenne taille : 820 x 820 x 303 mm
• Dimensions cassette grande taille : 869 x 869 x 304 mm
• Niveau de puissance sonore Lw : de 33 à 64 dB(A)
• Niveau de pression sonore Lp : de 24 à 55 dB(A)
• Puissance absorbée moteur : de 5 à 183 W
• Puissance installée batterie électrique : de 1,5 à 3 kW
• Température d'air ambiant de fonctionnement : de 6 à 40 °C
• Débit d'air max : 2480 m3/h
