Présentation

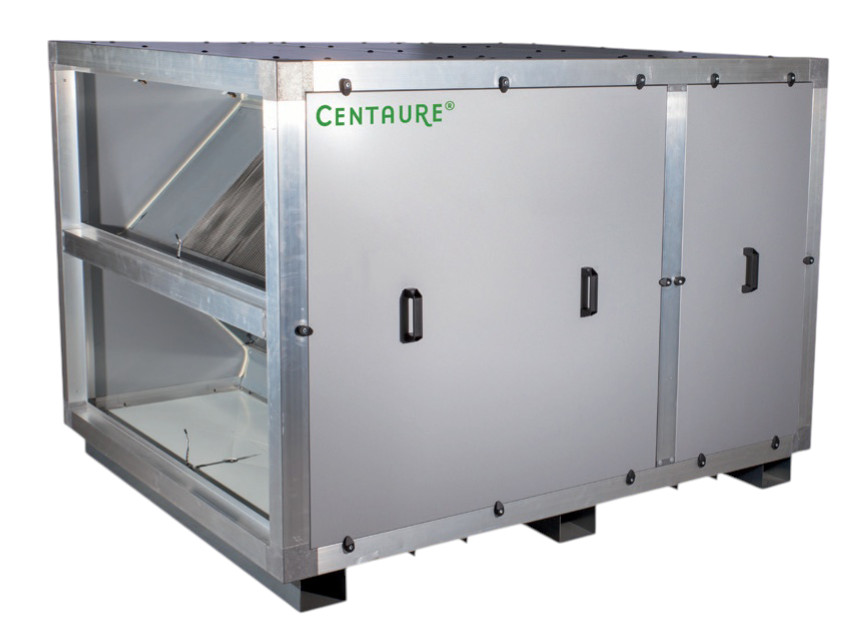

• Le récupérateur statique France Air CENTAURE est conçu pour la récupération d'énergie air air sur des applications industrielles exigeantes
• Il intègre un échangeur à plaques renforcé permettant de valoriser les calories des rejets d'air issus de processus industriels
• Ce modèle fonctionne en unité monobloc double flux et se combine avec des ventilateurs ou centrales de traitement d'air d'insufflation et d'extraction
• Sa conception compacte et isolée facilite l'intégration dans les bâtiments industriels tout en limitant les pertes thermiques
• Le système peut être équipé d'une régulation embarquée gérant le by-pass proportionnel, la protection antigel et le free cooling
Applications
• Préchauffage de l'air ambiant dans les bâtiments industriels
• Récupération d'énergie sur air pollué chargé en brouillard d'huile
• Récupération d'énergie sur air extrait à haute température jusqu'à 200 °C
• Valorisation des chaleurs fatales de process pour réduire les puissances de chauffage installées
• Traitement d'air industriel avec contraintes de températures élevées et de pollution particulaire
Avantages
• Rend possible une importante économie d'énergie grâce à la valorisation des rejets thermiques industriels
• Offre un large choix de combinaisons de produits et de configurations pour s'adapter à chaque installation
• Assure une intégration simple grâce à une structure compacte, un raccordement d'air simplifié et des accès de maintenance étudiés
• Réduit les opérations de maintenance grâce à un échangeur statique robuste et à une filtration adaptée
• Peut être équipé d'une régulation avancée intégrant protection antigel, by-pass proportionnel et mode free cooling
Conception
• Échangeur à flux croisés avec ailettes en aluminium peint époxy ou aluminium brut en option, corps et supports en acier avec peinture époxy, efficacité moyenne 50 % et certification Eurovent programme AAHE
• Structure réalisée avec montants en aluminium anodisé, pièces de jonction en aluminium peint époxy et panneaux acier prélaqué avec isolation en laine de roche de 50 mm
• Filtration sur l'air neuf par filtres ISO grossier 65 % de classe G4 montés sur glissières, avec possibilité de filtres de rechange
• By-pass intégré permettant la modulation du débit d'air traversant l'échangeur, la protection contre le givre et le fonctionnement en free cooling sur version régulée
• Coffret électrique intégré comprenant la régulation, le bornier de raccordement, l'alimentation du servomoteur modulant et un câblage usine, alimenté en monophasé 230 V - 50 Hz
Caractéristiques techniques
• Température de fonctionnement échangeur époxy : 90 °C max
• Température de fonctionnement échangeur aluminium option : 200 °C max
• Efficacité moyenne de l'échangeur : 50 %
• Isolation panneaux : 50 mm laine de roche
• Poids taille 10 000 : 200 kg
• Poids taille 20 000 : 325 kg
• Poids taille 30 000 : 450 kg
• Poids taille 40 000 : 560 kg
• Débattement nécessaire taille 10 000 : 2500 mm
• Débattement nécessaire taille 20 000 : 2700 mm
• Débattement nécessaire taille 30 000 : 2900 mm
• Débattement nécessaire taille 40 000 : 3200 mm
• Intensité maximale traversant le produit : 0,6 A
• Raccord purge de condensats : 2 pouces
• Volume bidon produit biotechnologique : 10 L
• Autonomie produit biotechnologique : 130 lavages
• Débit nominal taille 10 000 : 10 000 m3/h
• Débit nominal taille 20 000 : 20 000 m3/h
• Débit nominal taille 30 000 : 30 000 m3/h
• Débit nominal taille 40 000 : 40 000 m3/h
