Présentation

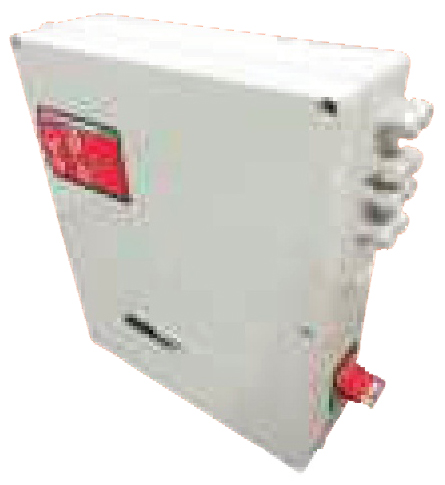

• Le coffret de relayage France Air ORDINYS ECM est conçu pour la commande en puissance des ventilateurs de désenfumage équipés de moteurs à commutation électronique à contrôleur déporté
• Équipé d'un bouton lumineux bicolore, il permet de visualiser instantanément l'état de fonctionnement ou de défaut du coffret
• Ce modèle assure la détection des défauts de ventilateurs bloqués, des pertes de phase et des anomalies du contrôleur ECM
• Sa conception permet un raccordement simplifié et une compatibilité avec les moteurs monophasés 230 V et triphasés 400 V de la gamme France-air
• Le système est disponible en pack prêt à installer pour garantir un câblage certifié et un fonctionnement optimal des installations de désenfumage
Applications
• Commande en puissance d'un ventilateur de désenfumage en insufflation ou en extraction dans les parkings couverts
• Pilotage dédié d'un seul ventilateur participant au désenfumage mécanique des bâtiments d'habitation ou des établissements recevant du public
• Interface entre le tableau général basse tension et le ventilateur de désenfumage pour la synthèse des anomalies des périphériques de l'installation
Avantages
• Compatibilité complète avec les moteurs ECM à contrôleur déporté de la marque France-air
• Raccordement électrique simplifié permettant une installation rapide sur site
• Commande en basses tensions de sécurité 24 V courant continu et 48 V courant continu avec entrée non polarisée
• Signalisation claire de l'état du coffret par bouton lumineux bicolore en façade
• Calibres adaptés aux intensités usuelles des ventilateurs conformément à la réglementation du CNMIS
Conception
• Boitier plastique en acrylonitrile butadiène styrène résistant aux chocs avec indice de protection IP54
• Enveloppe sans halogène fabriquée dans le respect de l'environnement avec finition gris RAL 7035
• Couvercle démontable par dévissage des quatre angles pour faciliter l'accès au câblage
• Interrupteur de proximité et pressostat prémontés pour la surveillance des périphériques de sécurité
• Électronique de contrôle intégrée assurant la surveillance permanente de l'isolement des bobinages et du contrôleur ECM
Caractéristiques techniques
• Tension d'alimentation compatible : 230 V monophasé
• Tension d'alimentation compatible : 400 V triphasé
• Calibre nominal typique : 12 A
• Indice de protection : IP54
• Degré coupe-feu réglementaire parking habitat collectif : 200°C pendant 60 minutes
• Degré coupe-feu réglementaire ERP sans sprinkler : 400°C pendant 120 minutes
• Degré coupe-feu réglementaire ERP avec sprinkler : 200°C pendant 120 minutes
• Débit de désenfumage parking habitat collectif : 600 m3/h par véhicule
• Débit de désenfumage parking ERP sans sprinkler : 900 m3/h par véhicule
• Débit de désenfumage parking ERP avec sprinkler : 600 m3/h par véhicule
• Débit d'amenée d'air mécanique : 0.75 fois le débit extrait avec tolérance 10%
• Consommation réduite en mode confort par rapport au mode incendie : facteur 2
• Deux régimes de fonctionnement ventilateurs associés : 1 vitesse réduite et 1 vitesse élevée
• Capacité de détection CO sur 30 minutes : 50 ppm
• Capacité de détection CO sur 15 minutes : 90 ppm
