Présentation

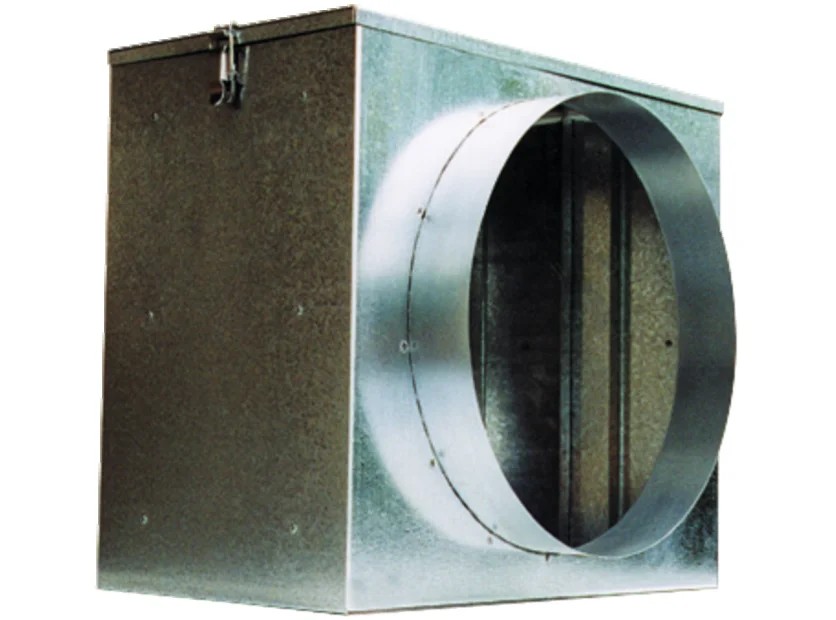

• Le caisson porte-filtre France Air CAISSON C est conçu pour intégrer un ou deux étages de filtration dans un réseau aéraulique en gaine circulaire
• Il permet la mise en place de filtres pour la qualité d'air intérieure et la désodorisation des locaux
• Équipé d'un couvercle d'accès à fermeture rapide, il facilite la maintenance et le remplacement des filtres
• Sa conception en acier galvanisé assure une bonne robustesse et une durabilité en environnement tertiaire ou industriel
• Le système accepte différents types de filtres, dont des filtres de classes G4, F7 et à charbon actif, pour adapter la filtration aux besoins
Applications
• Mise en place d'un système de filtration au sein d'un réseau aéraulique en gaine circulaire
• Amélioration de la qualité d'air intérieure des locaux avec filtration de type F7
• Désodorisation de l'air par filtration à charbons actifs dans des locaux sensibles comme chambres mortuaires ou pressings
Avantages
• Accès et démontage des filtres sans outils pour une maintenance rapide
• Possibilité de réaliser deux étages de filtration pour une meilleure efficacité de traitement de l'air
• Adaptation directe sur gaine circulaire pour une intégration simple dans le réseau
• Compatibilité avec plusieurs combinaisons de médias filtrants, y compris filtres à charbons actifs
Conception
• Caisson fabriqué en acier galvanisé pour une bonne résistance mécanique
• Présence d'un joint d'étanchéité pour limiter les fuites d'air au niveau du caisson
• Couvercle d'accès à fermeture rapide pour faciliter l'ouverture et la fermeture lors des opérations de maintenance
• Configuration interne permettant deux étages de filtres d'épaisseur 24 mm ou 48 mm selon le diamètre
Caractéristiques techniques
• Dimensions C 200 longueur A : 295 mm
• Dimensions C 200 largeur B : 290 mm
• Hauteur C 400 cote C : 275 mm
• Poids C 100 sans filtre : 1 kg
• Poids C 315 sans filtre : 3 kg
• Poids C 630 sans filtre : 8 kg
• Taille de filtre C 200 : 287 x 287 x 48 mm
• Taille de filtre C 500 : 592 x 592 x 48 mm
• Débit max filtre FR SF G4 en C 100 : 150 m3/h
• Perte de charge filtre FR SF G4 en C 100 : 45 Pa
• Débit max filtre FR SF G4 en C 125 : 250 m3/h
• Perte de charge filtre FR SF G4 en C 125 : 75 Pa
• Débit max filtre FR SF G4 en C 160 : 400 m3/h
• Perte de charge filtre FR SF G4 en C 160 : 55 Pa
• Débit max filtres FR SPG G4 ou FR MPC F7 en C 200 : 650 m3/h
• Perte de charge filtre FR SPG G4 en C 200 : 65 Pa
• Perte de charge filtre FR MPC F7 en C 200 : 130 Pa
• Débit max filtres FR SPG G4 ou FR MPC F7 en C 500 : 3000 m3/h
• Perte de charge filtre FR MPC F7 en C 500 : 140 Pa
• Débit max filtre à charbon actif FR PO en C 400 : 325 m3/h
• Pression avec filtre à charbon actif FR PO : 120 Pa
• Débit max filtre à charbon actif FR PO en C 630 : 700 m3/h
