Présentation

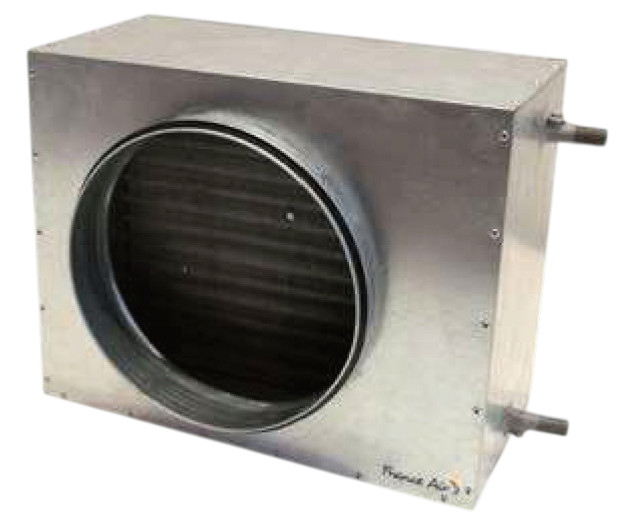

• La batterie de chauffage eau chaude circulaire isolée France Air SYSTAIR EC IS est conçue pour le chauffage terminal de l'air en gaine ou sur plénum
• Elle est équipée d'une isolation en laine de roche afin de limiter les déperditions thermiques et d'assurer un rendement optimal
• Ce modèle intègre une batterie eau chaude à deux rangs avec ailettes en aluminium et tubes en cuivre pour un transfert de chaleur performant
• Sa conception circulaire permet un raccordement direct sur les gaines de ventilation grâce à des joints à lèvres en caoutchouc
• Le système est adapté aux applications de chauffage d'air avec des puissances allant jusqu'à 58 kW et une installation intérieure
Applications
• Chauffage terminal d'air sur plénum dans les réseaux de traitement d'air
• Chauffage d'air en gaine dans les installations de ventilation
• Accessoire de chauffage pour caissons de ventilation de type Rectilys ECM
• Intégration en amont ou au refoulement de ventilateurs de gaine de type Canal'air ECM
• Préchauffage d'air neuf dans les petites centrales de traitement d'air
Avantages
• Isolation en laine de roche limitant significativement les déperditions thermiques
• Raccordements sur gaines munis de joints à lèvres en caoutchouc assurant une excellente étanchéité aéraulique
• Large plage de puissances de 2 à 58 kW couvrant de nombreuses configurations de chauffage d'air
• Implantation circulaire compacte facilitant l'intégration dans les réseaux de gaines
• Compatibilité avec des régimes d'eau chaude jusqu'à 90/70 °C pour des applications de chauffage intensives
Conception
• Virole circulaire en acier galvanisé assurant la rigidité mécanique de la batterie
• Enveloppe en acier avec isolation en laine de roche de conductivité thermique 0,035 W/m.K
• Batterie eau chaude à deux rangs avec ailettes en aluminium de pas 2,1 mm et tubes en cuivre
• Collecteurs en acier avec raccordements hydrauliques filetés de 1/2 pouce à 1 pouce selon le diamètre
• Raccordements aérauliques circulaires équipés de joints à lèvres en caoutchouc pour un montage direct sur gaine
Caractéristiques techniques
• Diamètre disponible : 125 à 710 mm
• Puissance thermique : 2 à 58 kW
• Épaisseur d'isolation : 10 à 20 mm
• Débit d'air de la taille 125 : 350 m3/h
• Vitesse d'air nominale : 3 m/s
• Température d'entrée d'air de calcul : 15 °C
• Régime d'eau de calcul : 90/70 °C
• Température de sortie d'air pour taille 125 : 36,9 °C
• Perte de charge air taille 125 : 42 Pa
• Débit d'eau taille 125 : 0,03 l/s
• Perte de charge eau taille 125 : 0,5 kPa
• Conductivité thermique de l'isolant : 0,035 W/m.K
• Longueur taille 710 : 917 mm
• Diamètre raccord hydraulique max : 1 pouce
• Poids taille 710 : 82,9 kg
