Présentation

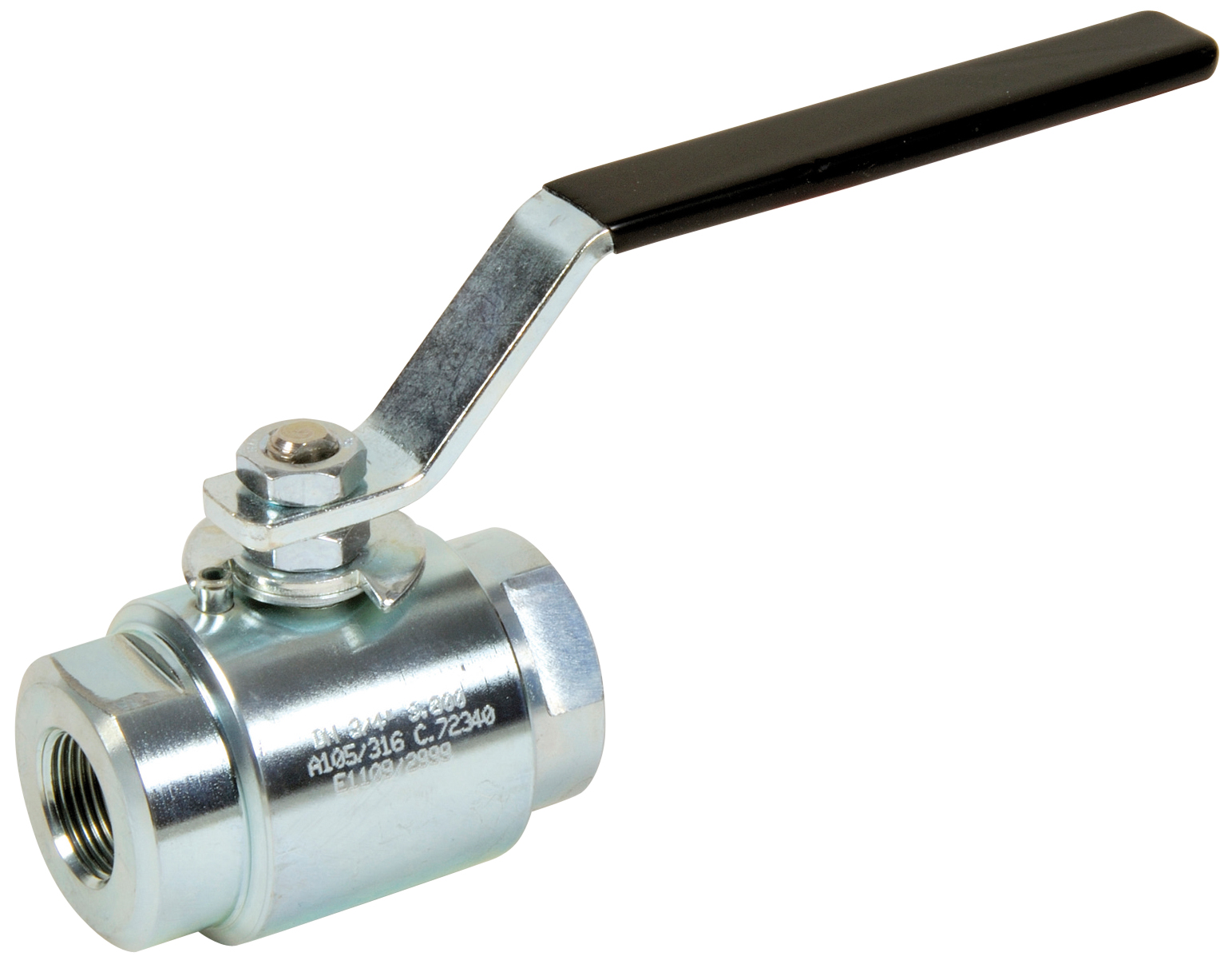

• La vanne à sphère Sferaco 717 est conçue pour l'isolement et la coupure de circuits sous pression dans les installations industrielles
• Elle est équipée d'une sphère en acier inoxydable ASTM A182 F316L et d'un corps en acier ASTM A105N classé 800
• Ce modèle offre un passage intégral permettant de limiter les pertes de charge dans les réseaux hydrauliques et d'air comprimé
• Sa conception avec sièges en PTFE chargé carbone graphite assure une étanchéité fiable en service continu jusqu'à 136 bars
• Le système antistatique et la sécurité feu intégrée rendent cette vanne adaptée aux environnements exigeants et réglementés
Applications
• Isolation de lignes de process dans les industries chimiques et pharmaceutiques
• Réseaux de fluides dans les installations pétrochimiques et raffineries
• Circuits hydrauliques haute pression pour liquides non corrosifs
• Distribution d'air comprimé dans les ateliers industriels
• Équipements sous pression soumis à la directive 2014/68/UE
Avantages
• Passage intégral permettant de préserver le débit et de réduire les pertes de charge
• Adaptée aux hautes pressions avec une pression de service jusqu'à 136 bars en acier ASTM A105N
• Sécurité renforcée grâce à la conception sécurité feu et au système antistatique
• Maintenance facilitée par la conception en deux pièces et les raccordements femelle filetés
• Compatibilité avec de nombreuses configurations grâce aux versions cadenassables disponibles
Conception
• Corps en acier ASTM A105N classé 800 pour usage haute pression
• Sphère et axe en inox ASTM A182 F316L injecté pour une résistance accrue à la corrosion
• Sièges en PTFE avec charge carbone graphite pour une étanchéité améliorée
• Joint d'axe en carbone graphite pour une tenue renforcée en température
• Poignée en acier carbone avec possibilité de dispositif cadenassable selon la version
Caractéristiques techniques
• Pression de service acier ASTM A105N : 136 bars
• Pression de service inox ASTM A182 F316L : 132 bars
• Plage de température fig. 717 - 718 : -20 °C à +180 °C
• Plage de température fig. 716 - 719 : -30 °C à +180 °C
• Diamètre nominal fileté : 1/4" à 2"
• Passage hydraulique interne : 10 mm à 48 mm
• Écartement selon diamètre nominal : 67 mm à 155 mm
• Classe de pression : Class 800
• Certification directive équipements sous pression : CE n° 0948 catégorie II
• Longueur embouts à souder disponibles : 120 mm à 200 mm
• Pression de service version embouts 718 : 136 bars
• Écartement version embouts 718 : 267 mm à 355 mm
• Nombre de pièces du corps : 2 pièces
