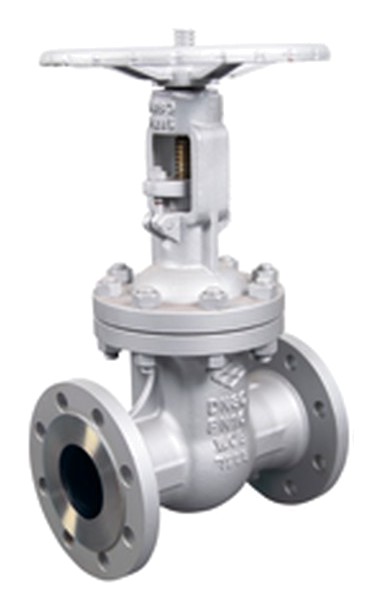

Présentation
• La vanne à opercule Sferaco 148 est conçue pour l'isolement de réseaux d'eau, de vapeur, de gaz et de fluides de process en environnement industriel
• Elle est équipée d'un passage intégral permettant de limiter les pertes de charge et d'assurer un écoulement optimal du fluide
• Ce modèle en inox moulé ASTM A351 CF8M est adapté aux applications exigeantes nécessitant une excellente tenue à la corrosion
• Sa conception à brides PN16 et à écartement normalisé DIN 3202 F4 facilite l'intégration sur des réseaux neufs ou existants
• Le système de commande par volant avec tige montante permet un maniement aisé et une indication visuelle de la position d'ouverture
Applications
• Réseaux d'eau industriels chaude ou froide nécessitant une isolation fiable
• Installations de vapeur jusqu'à haute température dans l'industrie
• Circuits de gaz et de fluides de la pétrochimie et des industries pétrolières
• Réseaux de gasoil et de combustibles liquides en milieu industriel
• Installations soumis à des atmosphères potentiellement explosives nécessitant un matériel certifié ATEX
Avantages
• Adaptée aux hautes températures grâce à une plage de service de -29 °C à +538 °C
• Convient aux fluides corrosifs avec une température de service jusqu'à +300 °C
• Assure un passage intégral limitant les pertes de charge et optimisant le rendement hydraulique
• Compatible avec les réseaux normalisés grâce à des brides PN16 et un écartement DIN 3202 F4
• Bénéficie de certifications européennes et ATEX garantissant un haut niveau de sécurité et de conformité
Conception
• Corps, opercule et chapeau boulonné en inox moulé ASTM A351 CF8M pour une grande résistance mécanique
• Siège en inox ASTM A351 CF8M revêtu Stellite Gr.6 pour une excellente résistance à l'usure
• Tige montante en acier inoxydable ASTM A182 F316 assurant une bonne tenue en température et en corrosion
• Presse-étoupe à tresse graphitée pour une étanchéité durable autour de la tige
• Joint de chapeau en inox AISI 316 associé à du graphite pour une tenue renforcée aux hautes températures
Caractéristiques techniques
• Pression de service max : 16 bars
• Plage de température de service : -29 °C à 538 °C
• Température max avec fluides corrosifs : 300 °C
• Diamètre nominal min : 50 mm
• Diamètre nominal max : 300 mm
• Écartement pour DN50 : 150 mm
• Écartement pour DN300 : 270 mm
• Raccordement : brides PN16
• Norme d'écartement : DIN 3202 F4
• Nombre de catégories ATEX : 2
• Catégorie de risque directive 2014/68/UE : 3
• Nombre de zones ATEX couvertes : 4
• Diamètre nominal code 148050 : 50 mm
• Diamètre nominal code 148200 : 200 mm
• Diamètre nominal code 148300 : 300 mm
