Présentation

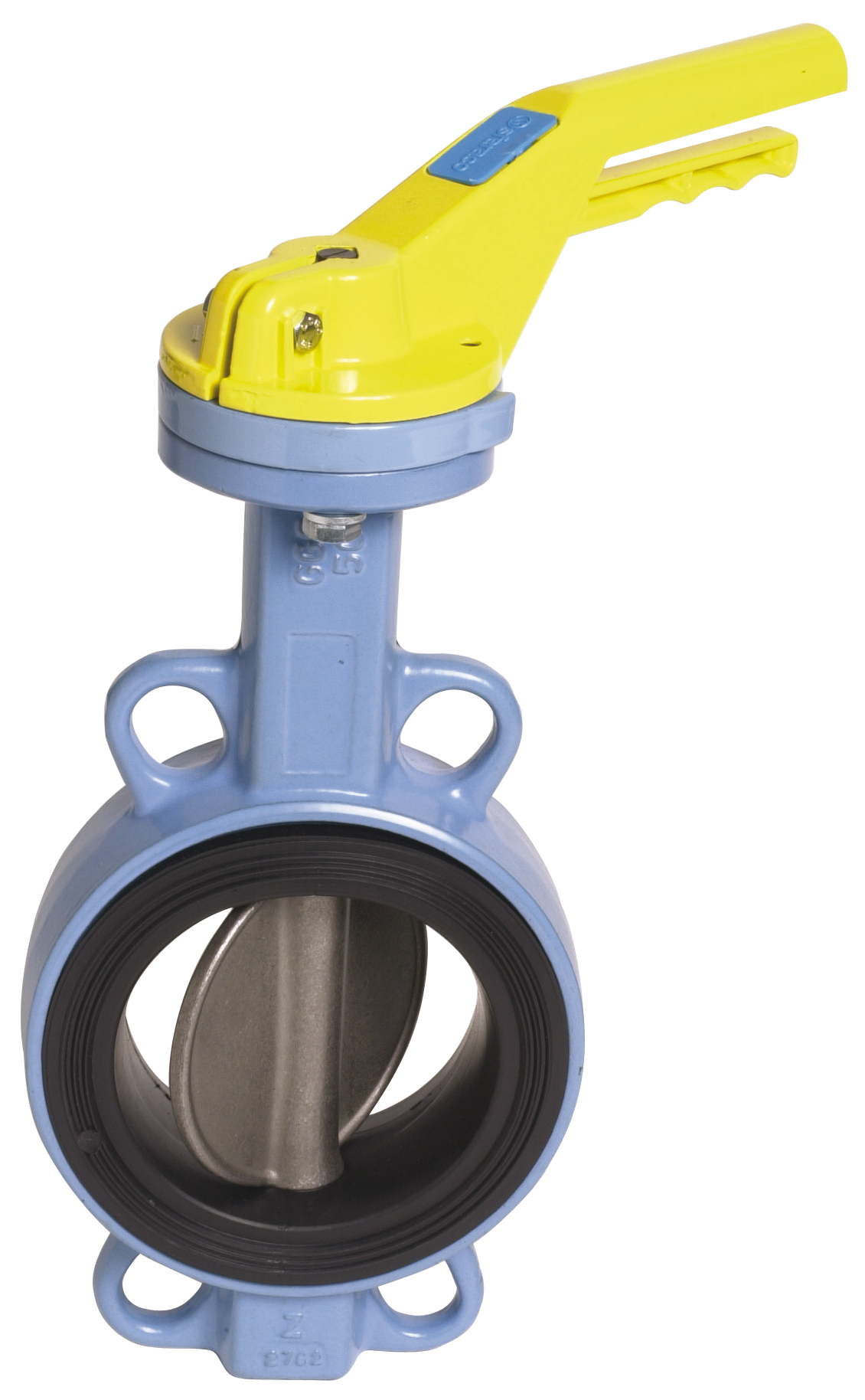

• Le robinet papillon Sferaco 1141 est conçu pour l'isolement et la régulation des réseaux de gaz
• Équipé d'oreilles de centrage, il permet un montage précis entre brides acier ou inox
• Ce modèle utilise un joint en nitrile spécialement adapté au service gaz
• Sa conception avec corps en fonte ductile revêtu assure une bonne résistance à la corrosion
• Le système est certifié selon les normes spécifiques aux applications gaz afin de garantir un haut niveau de sécurité
Applications
• Distribution de gaz sur réseaux industriels et tertiaires
• Installation sur canalisations de gaz pour fonctions d'isolement et de sectionnement
• Équipement de postes de détente ou de comptage de gaz avec montage entre brides normalisées
Avantages
• Certification NF Rob-Gaz garantissant la conformité aux exigences de sécurité pour le gaz
• Étanchéité assurée par un siège en nitrile compatible avec les gaz usuels
• Oreilles de centrage facilitant l'alignement lors de l'installation entre brides
• Revêtement interne en Rilsan améliorant la tenue à la corrosion et la durée de vie
• Large gamme de diamètres nominaux pour s'adapter à de nombreuses installations
Conception
• Corps en fonte ductile GJS-500-7 avec revêtement Rilsan pour protection anticorrosion
• Disque en inox CF8M jusqu'au diamètre nominal 100 pour une excellente résistance mécanique
• Corps en fonte GJS revêtu au-delà du diamètre nominal 100 pour les grands diamètres
• Siège d'étanchéité en nitrile spécialement formulé pour le service gaz
• Oreilles de centrage percées permettant le positionnement du robinet entre brides normalisées
Caractéristiques techniques
• Pression de service PS : 5 bar
• Classe de pression MOP : 5 bar
• Plage de température de service : -20 °C à +60 °C
• Diamètres nominaux disponibles en version oreilles de centrage : 32 à 200 mm
• Diamètres nominaux disponibles en version oreilles taraudées : 40 à 200 mm
• Pression nominale PN oreilles de centrage : 10 à 20 bar selon DN
• Pression nominale PN oreilles taraudées : 10 à 16 bar
• Coefficient de pression PN pour DN32 : 10 bar
• Nombre de versions oreilles de centrage : 8 tailles
• Nombre de versions oreilles taraudées : 8 tailles
• Prix indicatif hors taxe DN32 oreilles de centrage : 90.41 €
• Prix indicatif hors taxe DN200 oreilles de centrage : 286.00 €
• Prix indicatif hors taxe DN40 oreilles taraudées : 102.08 €
• Prix indicatif hors taxe DN200 oreilles taraudées : 404.00 €
• Catégorie d'utilisation : gaz selon normes NF EN 13774 et NF EN 549
