Présentation

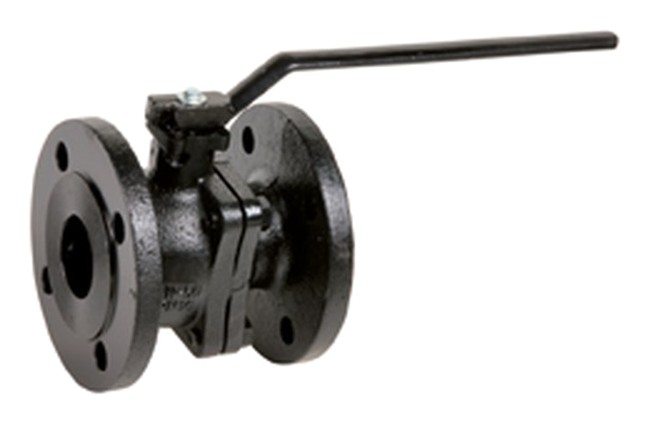

• La vanne à sphère à brides Sferaco 505 est conçue pour l'isolement et la régulation de fluides industriels sur réseaux de tuyauterie à brides
• Elle est équipée d'un corps en fonte EN GJL-250 et d'une sphère en acier inoxydable ASTM A182 F304 creuse pour une bonne résistance à la corrosion
• Ce modèle intègre un passage intégral afin de limiter les pertes de charge dans l'installation
• Sa conception avec joints de sphère en PTFE et joint torique en FKM assure une excellente étanchéité en service
• Le système de commande par poignée en acier noire et platine ISO 5211 permet un maniement aisé et une automatisation éventuelle
Applications
• Réseaux d'isolement et de distribution de fluides courants compatibles du Groupe 2 en milieu industriel
• Installations de chauffage, de refroidissement et de transfert de fluides en bâtiment tertiaire et collectif
• Circuits généraux d'eau de process ou d'utilités sur lignes de tuyauterie à brides PN10/16
Avantages
• Passage intégral offrant une faible perte de charge et une section de passage optimisée
• Plage de température de service étendue de -10 °C à +200 °C pour la version en fonte EN GJL-250
• Raccordement normalisé PN10/16 permettant une intégration aisée sur de nombreuses installations existantes
• Platine ISO 5211 intégrée autorisant l'adaptation simple d'actionneurs pour automatisation
• Axe inéjectable améliorant la sécurité de fonctionnement et la fiabilité de la vanne
Conception
• Corps en fonte EN GJL-250 conforme aux exigences de robustesse pour service industriel
• Sphère en acier inoxydable ASTM A182 F304 de type creux associée à des joints de sphère en PTFE
• Joint torique en FKM adapté aux conditions de pression de 16 bars en service
• Platine ISO 5211 pour montage direct d'actionneurs et poignée en acier noire pour manœuvre manuelle
• Entraxe suivant la norme EN 558 série 29 (NF 29323) avec brides PN10/16 à trous lisses ou taraudés suivant le diamètre nominal
Caractéristiques techniques
• Pression de service maximale : 16 bars
• Température de service minimale : -10 °C
• Température de service maximale : 200 °C
• Diamètre nominal disponible : 40 à 150 mm
• Passage intérieur version 505 : 38 à 150 mm
• Entraxe suivant EN 558 série 29 : 136 à 200 mm
• Raccordement à brides : PN10/16
• Code version 40 mm : 505040
• Code version 50 mm : 505050
• Code version 65 mm : 505065
• Code version 80 mm : 505080
• Code version 100 mm : 505100
• Code version 125 mm : 505125
• Code version 150 mm : 505150
