Présentation

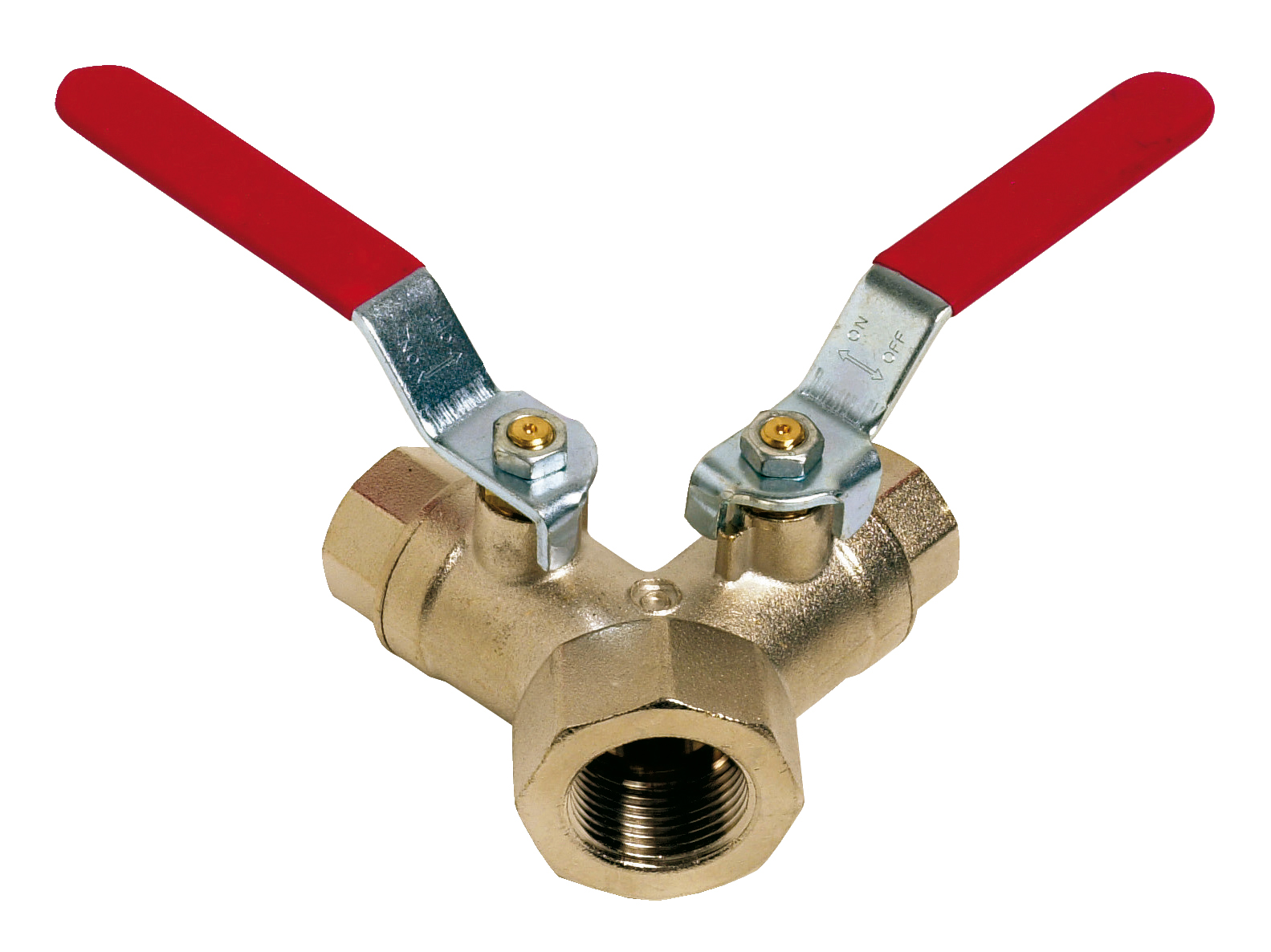

• La vanne à sphère Sferaco SPHERE TROIS VOIES 589 Y est conçue pour la distribution et le mélange de fluides courants compatibles du groupe 2 dans les installations hydrauliques
• Elle est équipée d'un corps en laiton titré CW617N nickelé et d'une sphère en laiton chromée pour une excellente résistance à la corrosion
• Ce modèle trois voies en Y assure une étanchéité fiable sur les différentes voies grâce à des joints de sphère en PTFE
• Sa conception avec presse-étoupe en PTFE garantit une tenue durable de l'étanchéité à l'axe en service
• Le système de commande par poignée en acier rouge permet un maniement simple et visible sur les réseaux de distribution
Applications
• Distribution de fluides courants compatibles du groupe 2 dans les réseaux de chauffage et de refroidissement
• Commutation et dérivation de circuits d'eau dans les installations industrielles et tertiaires
• Mélange ou séparation de flux dans les réseaux hydrauliques de process
Avantages
• Étanchéité assurée sur les voies grâce aux joints de sphère en PTFE
• Résistance mécanique renforcée grâce au corps en laiton titré CW617N nickelé
• Plage de température étendue de -10 °C à +120 °C pour une utilisation polyvalente
• Manoeuvre aisée et repérage rapide grâce à la poignée en acier rouge
Conception
• Corps en laiton titré CW617N nickelé pour une protection accrue contre la corrosion
• Sphère en laiton chromée pour une meilleure durabilité en service
• Joints de sphère en PTFE pour une étanchéité interne de haute qualité
• Presse-étoupe en PTFE assurant l'étanchéité autour de l'axe de manoeuvre
• Raccordements femelles pour un montage aisé sur les réseaux filetés
Caractéristiques techniques
• Pression de service max : 16 bars
• Température de service min : -10 °C
• Température de service max : 120 °C
• Diamètre nominal version 589043 : 1/2 pouce
• Diamètre nominal version 589054 : 3/4 pouce
• Diamètre nominal version 589065 : 1 pouce
• Diamètre nominal version 589076 : 1,25 pouce
• Diamètre de sortie secondaire version 589043 : 0,375 pouce
• Diamètre de sortie secondaire version 589054 : 0,5 pouce
• Diamètre de sortie secondaire version 589065 : 0,75 pouce
• Diamètre de sortie secondaire version 589076 : 1 pouce
• Passage interne versions 1/2 et 3/4 pouce : 15 mm
• Passage interne versions 1 pouce et 1,25 pouce : 20 mm
• Écartement version 589043 : 58 mm
• Écartement version 589054 : 58 mm
• Écartement version 589065 : 68,5 mm
• Écartement version 589076 : 65 mm
