Présentation

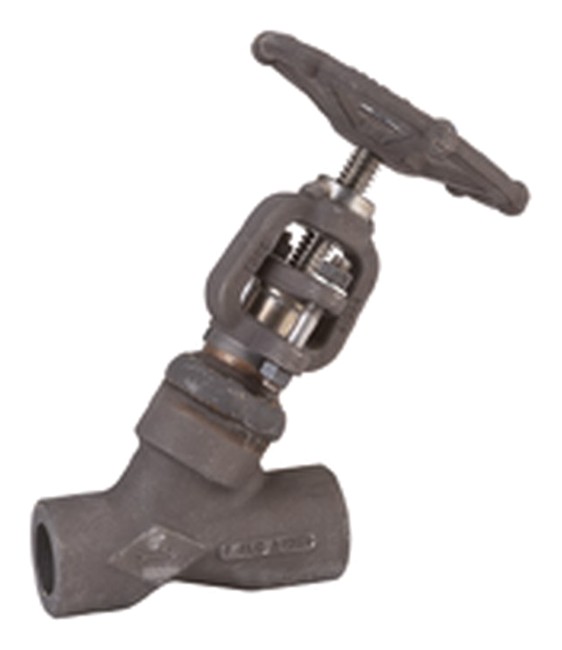

• Le robinet à soupape Sferaco FORGEE 416 FEMELLE FEMELLE est conçu pour l'isolement et la régulation de circuits industriels sous pression
• Il est équipé d'un corps en acier forgé A105N associé à un chapeau soudé pour une tenue élevée en pression et en température
• Ce modèle utilise une tige montante en inox 410 et un clapet en acier inoxydable stellite pour assurer une excellente résistance à l'usure
• Sa conception à passage standard de classe 800 permet un compromis entre pertes de charge maîtrisées et compacité de l'installation
• Le système de raccordement femelle-femelle facilite l'intégration du robinet dans des réseaux filetés haute pression
Applications
• Isolation et régulation de fluides dans les réseaux industriels haute pression
• Équipement de lignes vapeur, eau surchauffée ou huile thermique en environnement sévère
• Installation sur circuits de process dans la pétrochimie, la production d'énergie ou la sidérurgie
Avantages
• Résistance élevée à la pression grâce au corps en acier forgé A105N de classe 800
• Tenue en température améliorée avec des composants internes en inox 410 et stellite
• Raccordement femelle-femelle pratique pour les réseaux filetés de 1/2" à 2"
• Maintenance limitée grâce au chapeau soudé qui réduit les risques de fuites externes
• Adaptation à de nombreux fluides industriels par une conception robuste et normalisée
Conception
• Corps en acier forgé A105N dimensionné pour une pression de service jusqu'à 136 bar
• Chapeau soudé en acier A105N assurant l'étanchéité externe de la partie supérieure
• Clapet en acier inoxydable A182 F6 avec rechargement stellite pour une grande longévité
• Siège en inox 410 avec stellite optimisant l'étanchéité et la résistance à l'érosion
• Tige montante en inox 410 permettant une manœuvre fiable et une bonne résistance à la corrosion
Caractéristiques techniques
• Classe de pression : 800
• Pression de service : 136 bar
• Température de service : -29 °C à +425 °C
• Diamètre nominal minimum : 1/2 "
• Diamètre nominal maximum : 2 "
• Écartement pour diamètre 1/2" : 80 mm
• Écartement pour diamètre 3/4" : 90 mm
• Écartement pour diamètre 1" : 110 mm
• Écartement pour diamètre 1" 1/2 : 155 mm
• Écartement pour diamètre 2" : 170 mm
• Matière du corps : acier forgé A105N 1
• Matière du chapeau : acier forgé A105N 1
• Matière du clapet : acier inoxydable A182 F6 stellite 1
• Matière du siège : inox 410 stellite 1
• Matière de la tige : inox 410 1
