Présentation

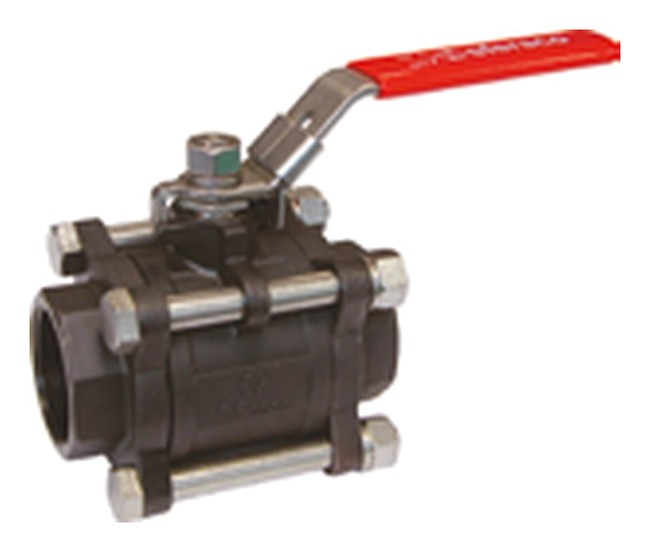

• La vanne à boisseau sphérique Sferaco 744 RTS est conçue pour la coupure et le contrôle de liquides et de gaz du groupe 1 dans les installations industrielles
• Elle est équipée d'une construction trois pièces en acier inoxydable 1.4408 avec axe inéjectable et sphère en inox 316 pour une excellente résistance à la corrosion
• Ce modèle offre un passage intégral permettant de limiter les pertes de charge dans les réseaux sous pression
• Sa conception avec presse-étoupe en polytétrafluoroéthylène et sièges en polytétrafluoroéthylène chargé 15 % verre garantit une étanchéité durable
• Le système de manœuvre comprend une poignée rouge cadenassable qui sécurise la position ouverte ou fermée dans les applications sensibles
Applications
• Distribution de liquides sous pression dans les réseaux industriels de process
• Lignes de transfert de gaz du groupe 1 dans les installations de production
• Réseaux d'utilités industrielles nécessitant des vannes à passage intégral
• Installations de traitement de fluides avec exigences de résistance à la corrosion
• Equipements en zones ATEX lorsque la variante avec platine et marquage est utilisée
Avantages
• Passage intégral limitant les pertes de charge et optimisant le rendement hydraulique de l'installation
• Matériaux inoxydables de qualité 1.4408 et 316 assurant une durabilité élevée en milieu agressif
• Plage de température de service de -20 °C à +180 °C permettant une large polyvalence d'utilisation
• Poignée cadenassable offrant une sécurité accrue contre les manœuvres intempestives
• Conformité à la directive 2014/68/UE et essais selon la norme API 598 garantissant un haut niveau de fiabilité
Conception
• Corps trois pièces en acier inoxydable moulé 1.4408 avec raccordement fileté ou à souder
• Sphère usinée en acier inoxydable 316 avec axe inéjectable pour une sécurité renforcée
• Presse-étoupe en polytétrafluoroéthylène assurant l'étanchéité de la tige en conditions de pression élevées
• Sièges en polytétrafluoroéthylène chargé 15 % verre pour une meilleure résistance à l'usure
• Version antistatique avec platine ISO 5211 disponible pour automatisation et usage en zones ATEX
Caractéristiques techniques
• Plage de température de service : -20 à +180 °C
• Pression de service max : 63 bar
• Pression de service réduite : 40 bar
• Pression de service basse : 25 bar
• Pression de service minimale des gros diamètres : 20 bar
• Diamètre nominal min : 1/4 pouce
• Diamètre nominal max : 4 pouces
• Passage min : 11,5 mm
• Passage max : 100 mm
• Ecartement min : 59 mm
• Ecartement max : 216 mm
• Certificat matière EN 10204 : 3,1
