Présentation

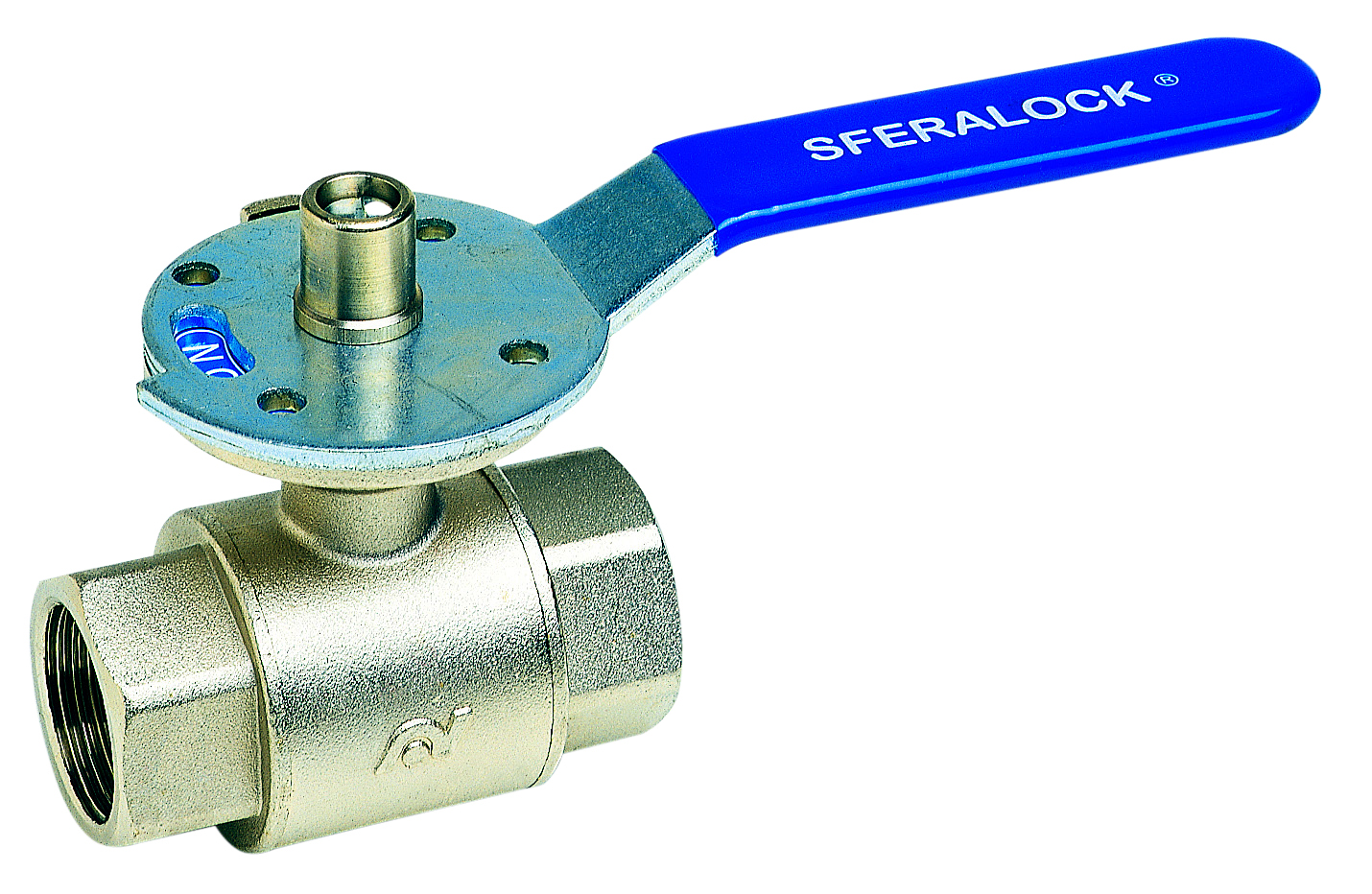

• La vanne à sphère Sferaco 557 est conçue pour l'isolement et la sécurité des réseaux de fluides courants du groupe 2
• Équipée d'un système de cadenassage, elle permet un verrouillage fiable en position ouverte ou fermée pour sécuriser l'installation
• Ce modèle intègre un trou de décompression en fermeture afin d'évacuer la pression résiduelle en amont de la sphère
• Sa conception en laiton titré CW617N nickelé avec sphère chromée assure une bonne résistance mécanique et une durabilité élevée
• Le passage intégral de la vanne Sferaco 557 limite les pertes de charge et garantit un écoulement optimisé du fluide
Applications
• Isolation et sécurisation de réseaux d'eau froide ou d'eau chaude sanitaire dans les installations tertiaires et industrielles
• Réseaux d'air comprimé jusqu'à 10 bars nécessitant un verrouillage cadenassable des organes de coupure
• Circuits hydrauliques de process utilisant des fluides courants du groupe 2 dans des environnements exigeant une décompression contrôlée
Avantages
• Cadenassage possible en position ouverte ou fermée pour une sécurisation renforcée des interventions de maintenance
• Passage intégral permettant de réduire les pertes de charge et de maintenir les performances hydrauliques de la canalisation
• Construction en laiton titré CW617N nickelé avec sphère chromée garantissant une bonne résistance à la corrosion
• Plage de température de service de -10 °C à +100 °C adaptée aux applications d'eau et de nombreux fluides techniques
Conception
• Corps en laiton titré CW617N nickelé pour une robustesse mécanique et une bonne tenue à la corrosion
• Sphère en laiton titré CW617N chromée assurant une manœuvre fluide et une bonne étanchéité
• Joints de sphère en PTFE pour une étanchéité interne fiable et une faible friction
• Joints NBR sur l'axe pour garantir l'étanchéité externe autour de la tige de manœuvre
• Poignée en acier plate bleue avec indicateur de position et dispositif de cadenassage inviolable
Caractéristiques techniques
• Pression de service max air comprimé : 10 bars
• Température de service min : -10 °C
• Température de service max : 100 °C
• Passage nominal 1/4 pouce : 10 mm
• Passage nominal 3/8 pouce : 10 mm
• Passage nominal 1/2 pouce : 15 mm
• Passage nominal 3/4 pouce : 20 mm
• Passage nominal 1 pouce : 25 mm
• Pression de service 1/4 pouce : 40 bars
• Pression de service 3/8 pouce : 40 bars
• Pression de service 1/2 pouce : 40 bars
• Pression de service 3/4 pouce : 40 bars
• Pression de service 1 pouce : 40 bars
• Écartement 1/4 pouce : 63,5 mm
• Écartement 3/8 pouce : 63,5 mm
• Écartement 1/2 pouce : 63,5 mm
• Écartement 3/4 pouce : 72 mm
• Écartement 1 pouce : 86 mm
