Présentation

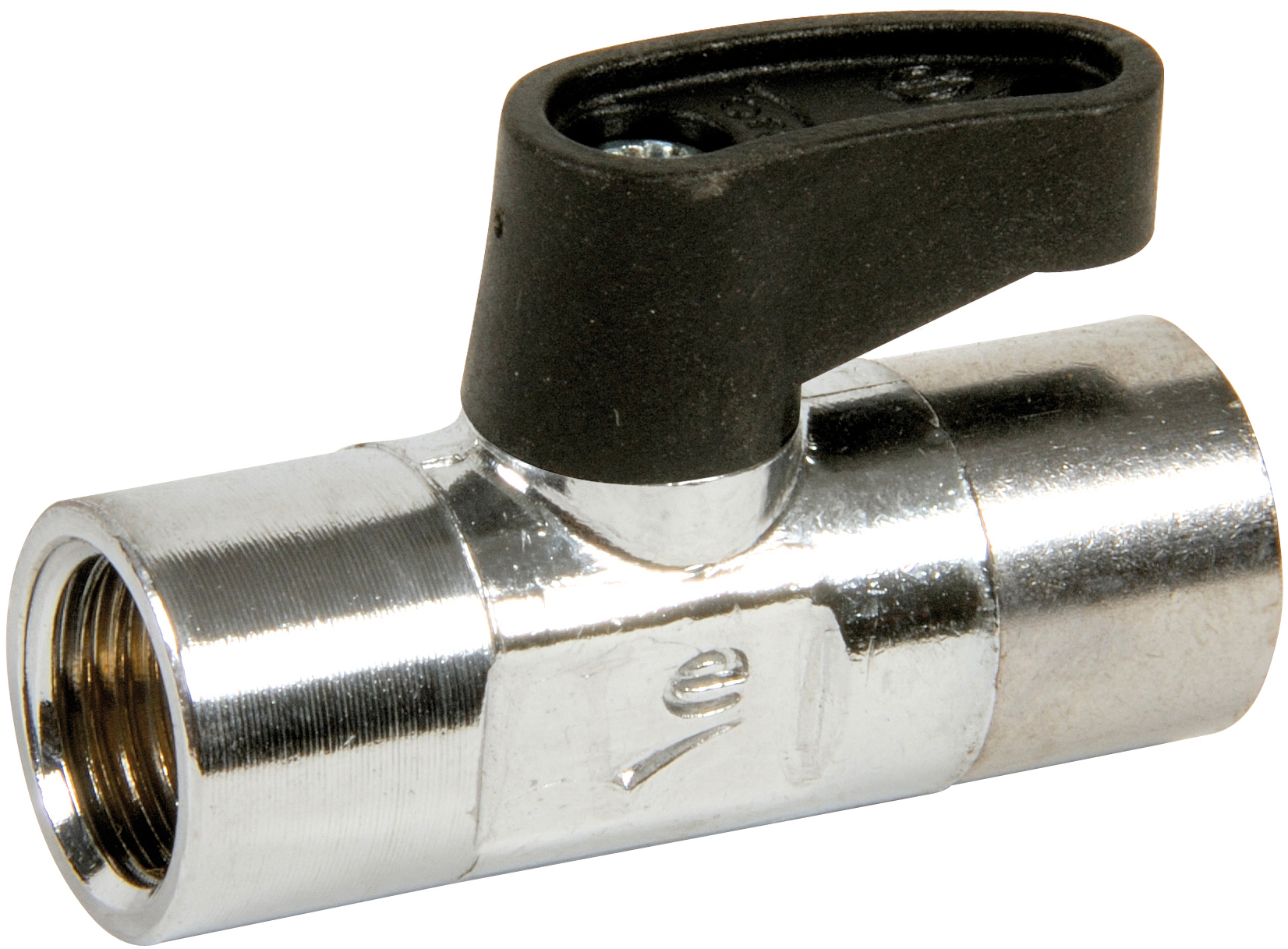

• La vanne à sphère Sferaco SPHERE MINI 691 MICRO est conçue pour l'isolement et la coupure de circuits d'eau ou d'air comprimé en installations compactes
• Elle est équipée d'un corps en laiton nickelé ou chromé et d'une sphère en laiton assurant une bonne tenue à la pression
• Ce modèle utilise des joints de sphère en PTFE pour garantir une étanchéité durable en service
• Sa conception mini et micro permet une implantation dans des espaces réduits grâce à des écartements compris entre 37,5 mm et 49,1 mm
• Le système de manœuvre par manette en aluminium ou plastique noire assure une commande rapide et fiable
Applications
• Isolation de circuits d'eau froide ou chaude sanitaire dans des installations domestiques ou tertiaires
• Commande d'air comprimé sur des réseaux industriels ou d'ateliers nécessitant des vannes de faible encombrement
• Intégration dans des équipements compacts ou des machines spéciales où la place disponible est limitée
Avantages
• Encombrement réduit grâce à des longueurs d'écartement à partir de 37,5 mm pour les versions micro
• Polyvalence d'utilisation avec compatibilité eau et air comprimé et pression de service jusqu'à 16 bars
• Durabilité accrue par l'emploi de corps en laiton nickelé ou chromé et de joints PTFE et FKM
• Large choix de raccordements femelle-femelle, mâle-femelle ou mâle-mâle pour faciliter l'adaptation au réseau
Conception
• Corps en laiton nickelé ou laiton titré CW617N chromé suivant les versions
• Sphère en laiton titré CW614N avec passage intérieur de 5,5 mm à 10 mm selon le diamètre nominal
• Joints de sphère en PTFE associés à un joint torique en FKM ou NBR sur l'axe
• Axe inéjectable sécurisé pour les versions mini avec manette en aluminium noire ou manette en plastique noire
• Conception conforme à la directive 2014/68/UE en tant que produit exclu selon l'article 1, paragraphe 2b
Caractéristiques techniques
• Pression de service mini : 10 bar
• Pression de service maxi : 16 bar
• Température de service mini : -10 °C
• Température de service maxi : 90 °C
• Diamètre nominal minimum : 1/8 pouce
• Diamètre nominal maximum : 1/2 pouce
• Passage intérieur mini : 5,5 mm
• Passage intérieur maxi : 10 mm
• Écartement mini : 37,5 mm
• Écartement maxi : 49,1 mm
• Matière du corps : laiton CW617N chromé ou laiton nickelé
• Matière de la sphère : laiton CW614N
