Présentation

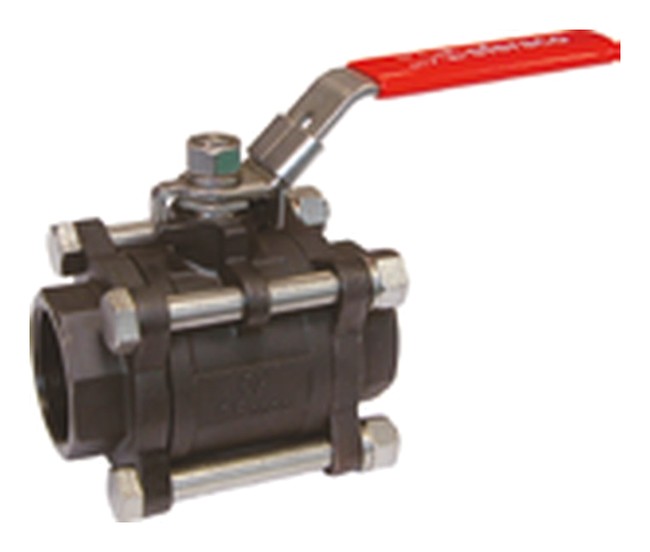

• La vanne à sphère Sferaco 798 RTS est conçue pour l'isolement et le contrôle de liquides et de gaz du groupe 1 dans les installations industrielles
• Elle est équipée d'un passage intégral qui limite les pertes de charge et optimise le débit du fluide
• Ce modèle utilise une construction trois pièces en acier ou acier inoxydable avec axe inéjectable et sphère en inox pour une haute fiabilité
• Sa conception intègre un presse-étoupe en PTFE et un siège en PTFE chargé 15 % verre pour une excellente étanchéité
• La poignée cadenassable rouge en inox ASTM A182 F304 permet une manœuvre sûre et un verrouillage en position
Applications
• Isolement de lignes liquides dans les réseaux industriels de process
• Distribution de gaz du groupe 1 dans les installations sous pression
• Équipements de réseaux d'eau froide ou chaude hors vapeur
• Montage sur tuyauteries à raccorder par filetage ou soudage
• Installations nécessitant un passage intégral pour limiter les pertes de charge
Avantages
• Passage intégral permettant de réduire les pertes de charge dans les canalisations
• Compatibilité avec les liquides et les gaz du groupe 1 pour une large polyvalence d'utilisation
• Température de service étendue de -20 °C à +180 °C pour de nombreuses applications industrielles
• Presse-étoupe en PTFE et siège en PTFE chargé 15 % verre assurant une excellente étanchéité
• Poignée cadenassable en inox offrant une sécurité renforcée contre les manœuvres intempestives
Conception
• Corps trois pièces en acier EN 1.0619 ou inox EN 1.4408 selon version
• Sphère en inox 304 ou inox 316 montée sur axe inéjectable
• Siège en PTFE chargé 15 % verre pour une meilleure résistance mécanique
• Presse-étoupe en PTFE assurant l'étanchéité de la tige
• Poignée rouge cadenassable en inox ASTM A182 F304 pour la manœuvre manuelle
Caractéristiques techniques
• Utilisation : liquides et gaz du groupe 1
• Pression de service PS : jusqu'à 63 bar
• Température de service : de -20 °C à +180 °C
• Passage nominal : de 11,5 mm à 100 mm
• Diamètre nominal : de 1/4" à 4"
• Écartement face à face : de 59 mm à 216 mm
• Matériau corps acier : EN 1.0619
• Matériau corps inox : EN 1.4408
• Matériau sphère : inox 304 ou inox 316
• Matériau poignée : inox ASTM A182 F304
• Siège PTFE chargé : 15 % verre
• Pression de service réduite : 20 bar pour diamètre nominal 4"
